Unilaxialer Beschleunigungsmesser ASC CS-1711LN

MEMSkapazitivIndustrie

Übersicht
Der ASC CS-1711LN ist ein einachsiger kapazitiver MEMS-Beschleunigungssensor mit einem single-ended analogen Stromausgang (4-20 mA). Er ist für die kontinuierliche Zustandsüberwachung und Structural Health Monitoring (SHM) in Anlagen konzipiert, die lange Kabelstrecken und hohe elektromagnetische Verträglichkeit erfordern.

Sensordetails

• Sensortyp: Analoger Beschleunigungssensor
• Sensortechnologie: Kapazitiver MEMS
• Anzahl der empfindlichen Richtungen: Einachsig
• Ausgangssignal: Strom, 4-20 mA
• Messbereiche [g]: ±2, ±5, ±10, ±50

Technologie
Die ASC CS-Serie verwendet ein kapazitives MEMS-Sensorelement mit integrierter Elektronik zur Bereitstellung eines stabilen 4-20 mA Stromausgangs. Das Gerät akzeptiert einen weiten Versorgungsspannungsbereich (8–30 VDC), bietet hervorragende EMV-Immunität und ist für verlustfreie Übertragung über sehr lange Kabelstrecken optimiert. Das Breitbandrauschen liegt bei < 0.2 µA und ermöglicht zuverlässige Messungen in industriellen Umgebungen.

Gehäuse

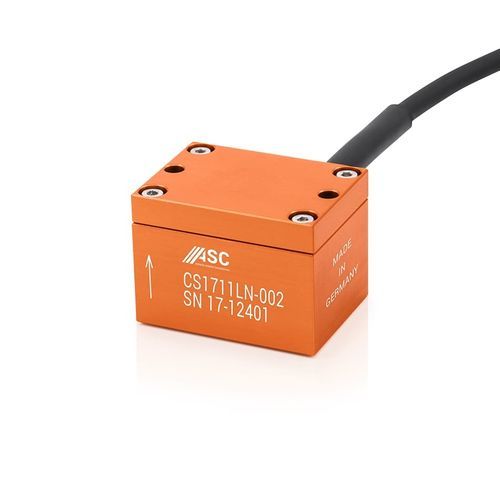

Der Beschleunigungssensor ist in einem leichten Aluminiumgehäuse mit Schutzart IP67 untergebracht. Er wird mit einem integrierten Kabel (konfigurierbare Länge) und mehreren Steckverbindungsoptionen für den Feldeinsatz und lange Kabelstrecken geliefert.

Anwendungen
Entwickelt für kontinuierliche Zustandsüberwachung und SHM, z. B. Überwachung von Bahninfrastruktur, strukturelle Analyse von Brücken und andere industrielle Einsatzfälle, in denen lange Kabelstrecken und hohe EMV-Immunität erforderlich sind.

Technische Daten

• Messprinzip: Kapazitiver MEMS
• Messachse: Einachsig
• Ausgang: Strom 4-20 mA
• Empfindlichkeitsfaktor: Ca. 0,16 mA/g bis 4 mA/g (je nach Bereich)
• Verfügbare Messbereiche: ±2 g, ±5 g, ±10 g, ±50 g
• Versorgungsspannung: 8 bis 30 VDC
• Breitbandrauschen: < 0.2 µA
• Betriebstemperatur: -20°C bis +70°C
• Schutzart: IP67
• Gehäusematerial: Aluminium
• Typische Anwendungen: Kontinuierliche Zustandsüberwachung, SHM, Installationen mit langen Kabelstrecken, Überwachung von Bahninfrastruktur
