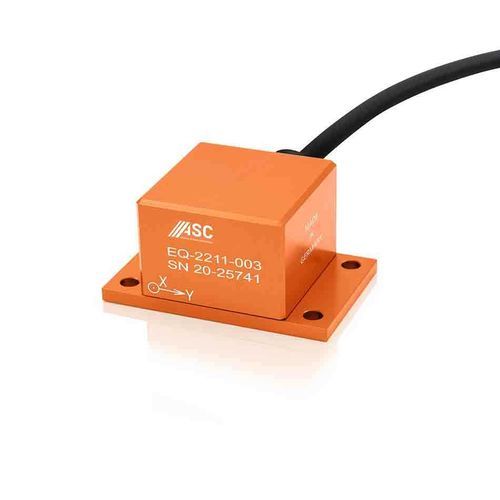

2-achsiger Beschleunigungsmesser ASC EQ-2211

MEMSkapazitivseismisch

Produkt
Der ASC EQ-2211 ist ein zweiachsiger analoger Beschleunigungssensor auf Basis MEMS-kapazitiver Sensortechnik. Er liefert einen differenziellen Analogausgang (±2,7 V FSO) und ist für seismische und vibrationsbezogene Messungen mit sehr geringem Rauschpegel und hoher Auflösung vorgesehen.

Sensordetails

• Sensorart: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Anzahl der empfindlichen Richtungen: Zweiachsig
• Ausgangssignal: Spannung (differenzieller Analogausgang, ±2,7 V FSO)
• Messbereich [g]: Optionen ±3 g und ±5 g

Technologie
Der ASC EQ-2211 basiert auf bewährter MEMS-kapazitiver Technologie und integrierter Elektronik, die einen stabilen Differenzausgang und eine breite Versorgungsspannung (5 bis 40 VDC) ermöglichen. Der Sensor weist ein ultra niedriges Rauschen mit einer Auflösung von unter 1 µg auf und erfüllt die Bewegungsklasse B für seismische Messungen. Ein integrierter Selbsttest ermöglicht die Funktionsprüfung vor Ort.

Gehäuse
Das Gerät ist in einem leichten Aluminiumgehäuse mit Schutzart IP67 untergebracht. Ein abnehmbares Kabel ist vorgesehen; Kabellänge und Steckertypen können an die Anwendung angepasst werden.

Anwendungen
Entwickelt für die strukturelle und seismische Überwachung, wenn die Erkennung sehr kleiner Schwingungsamplituden entscheidend ist. Typische Anwendungsfälle: seismische Überwachung von Kraftwerken, Tunneln, Brücken und anderen Infrastrukturen, die tektonischen oder betrieblichen Vibrationen ausgesetzt sind.

Umwelt- und mechanische Daten

• Temperaturbereich: -40°C bis +85°C
• Schutzklasse: IP67
• Gehäusematerial: Aluminium

Technische Spezifikationen

• Sensortechnologie: MEMS kapazitiv
• Anzahl der empfindlichen Richtungen: Zweiachsig
• Ausgangssignal: Differenzielles Analogsignal (±2,7 V FSO)
• Messbereiche: ±3 g, ±5 g
• Versorgungsspannung: 5 bis 40 VDC
• Auflösung: < 1 µg
• Bewegungsklasse: B (seismische Messungen)
• Integrierter Selbsttest: Ja
• Gehäuse: Aluminium, IP67
• Abnehmbares Kabel: Ja (konfigurierbare Länge und Anschlüsse)
• Betriebstemperatur: -40°C bis +85°C
