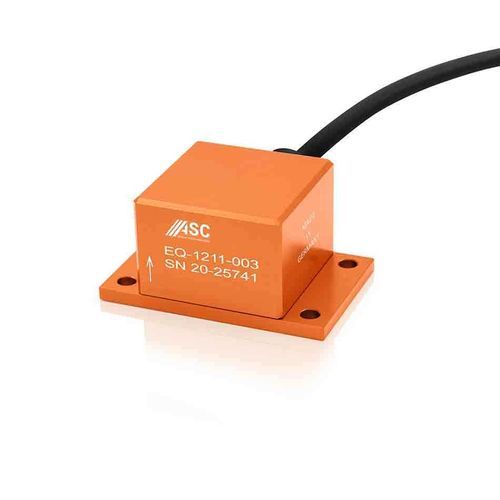

Unilaxialer Beschleunigungsmesser ASC EQ-1211

MEMSkapazitivmit Analogausgang

Produktübersicht

• Sensorart: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Achsen: Eindimensional (uniaxial)
• Signalausgang: Differentieller analoger Spannungsausgang (±2,7 V FSO)
• Messbereiche: ±3 g und ±5 g

Technologie
Die ASC EQ-1211 Sensoren basieren auf kapazitiver MEMS-Technologie mit integrierter Elektronik, die einen differentiellen analogen Spannungsausgang (±2,7 V FSO) und einen weiten Versorgungsbereich (5–40 VDC) ermöglicht. Die Geräte erreichen sehr niedrigen Rauschpegel und eine Auflösung < 1 µg und erfüllen damit die Anforderungen der Motion Class B für seismische Messungen. Eine integrierte Selbsttestfunktion ermöglicht die Überprüfung der Funktionalität vor Ort.

Gehäuse
Der Sensor ist in einem leichten Aluminiumgehäuse mit Schutzart IP67 untergebracht. Ein abnehmbares Kabel wird bereitgestellt; Länge und Anschluss sind konfigurierbar, um die Installation zu erleichtern.

Anwendungen
Entwickelt für die kontinuierliche Überwachung sicherheitsrelevanter Bauwerkskomponenten und Strukturen, die tektonischen oder umweltbedingten Vibrationen ausgesetzt sind – z. B. Kraftwerke, Tunnel und Infrastruktur, in denen kleinste Schwingungsamplituden zuverlässig erkannt werden müssen.

Technische Daten

• Modell: ASC EQ-1211
• Sensortechnologie: MEMS kapazitiv
• Achsen: Eindimensional (uniaxial)
• Ausgang: Differentieller analoger Spannungsausgang (±2,7 V FSO)
• Versorgung: 5–40 VDC
• Messbereiche: ±3 g, ±5 g
• Auflösung: < 1 µg
• Rauschpegel: Sehr niedrig (geeignet für Motion Class B)
• Frequenzbereich: DC bis 700 Hz (±3 dB)
• Integrierter Selbsttest: Ja
• Gehäusematerial: Aluminium
• Schutzart: IP67
• Betriebstemperatur: -40 °C bis +85 °C
• Kabel: Abnehmbar, Länge und Anschluss konfigurierbar
