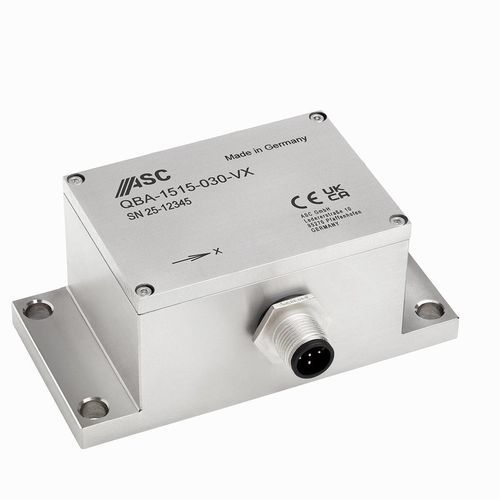

Unilaxialer Beschleunigungsmesser ASC QBA-1515

MEMSQuarzmit Stromausgang

Übersicht Die einachsigen Beschleunigungssensoren ASC QBA-1515 basieren auf bewährten, hochleistungsfähigen, servo‑balancierten Quarz‑Sensing‑Elementen (Q‑MEMS) mit einem Standardmessbereich von ±30 g. Sie bieten hohe Genauigkeit und Langzeitstabilität, geeignet für Structural Health Monitoring und präzise Schwingungsmessungen in industriellen Anwendungen.

Ausgang & Elektronik Single‑ended analoger Stromausgang 4-20 mA. Flexible Versorgungsspannung: 9 bis 36 VDC. Auflösung < 1 µg. Langzeitstabilität: Skalierungsfaktor K1: 1200 ppm; Bias K0: 1200 µg (1,2 mg).

Gehäuse Robustes Edelstahlgehäuse (V2A Werkstoffnummer 1.4301) mit Schutzart IP67. Metrischer Rundsteckverbinder M12 für abnehmbares Kabel. Verfügbar für vertikale Montage mit Empfindlichkeitsrichtungen VX, VY oder VZ. Kundenspezifische Anschlusskabel auf Anfrage erhältlich.

Anwendungen

• Structural Health Monitoring (Brücken, Bauwesen)
• Schwingungs- und Neigungsregelung bei Zügen
• Förder‑ und Materialflusssysteme
• Erdbebenerkennung
• Automobilprüfungen und Entwicklung
• Trägheits‑/Navigationssysteme für Luftfahrt und Raumfahrt

Weitere Merkmale Betriebstemperaturbereich: -40°C bis +70°C. Gehäusematerial: Edelstahl (V2A). Schutzart: IP67.

Technische Daten / Spezifikationen

• Modell: ASC QBA-1515
• Sensortechnologie: MEMS Quarz (servo‑balanciertes Quarz‑Sensing‑Element)
• Anzahl der Achsen: einachsig (VX, VY oder VZ)
• Signalausgang: Strom (4-20 mA)
• Messbereich: ±30 g
• Auflösung: < 1 µg
• Skalierungsfaktor‑Stabilität (K1): 1200 ppm
• Bias‑Stabilität (K0): 1200 µg (1,2 mg)
• Versorgungsspannung: 9 - 36 VDC
• Schutzart: IP67
• Anschluss: M12 (metrischer Rundsteckverbinder) für abnehmbares Kabel
• Gehäusematerial: Edelstahl (V2A, Werkstoffnummer 1.4301)
• Betriebstemperatur: -40°C bis +70°C
• Montage / Empfindlichkeitsrichtungen: vertikal montiert VX, VY oder VZ
