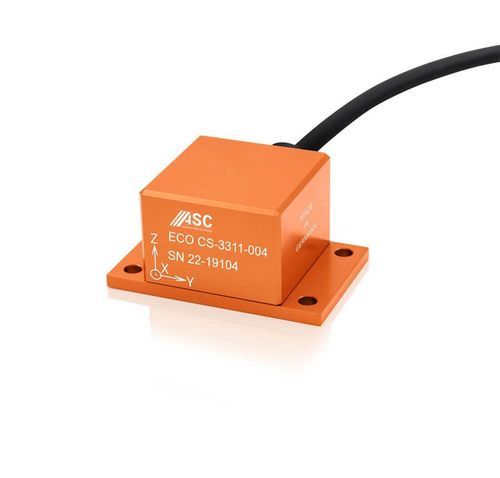

Dreiachsiger Beschleunigungsmesser ASC ECO CS-3311

kapazitivMEMSIP67

Produktinformation
Der ASC ECO CS-3311 ist ein triaxialer Industriesensor (Beschleunigungssensor) auf Basis kapazitiver MEMS-Technologie. Die integrierte Elektronik liefert einen single-ended Analogstromausgang (4-20 mA) und eine flexible Versorgungsspannung von 8–25 VDC. Die ASC ECO CS-Serie ist für sehr lange Kabelstrecken (>100 m) und Anwendungen mit hoher EMV-Störfestigkeit ausgelegt, weist ein Breitbandrauschen <4,5 µA auf und ist stoßfest bis 10.000 g.

Messung & Leistung
Verfügbare Messbereiche (g): ±2, ±4, ±8, ±10, ±20, ±40. Frequenzgang: 0 Hz bis 2,4 kHz (±3 dB). (Alternative Angabe auf der Seite: DC bis 630 Hz ±5 %.) Breitbandrauschen: <4,5 µA. Ausgangssignal: 4-20 mA. Versorgung: 8–25 VDC. Betriebstemperatur: -20°C bis +80°C.

Gehäuse
Leichtes Aluminiumgehäuse, Schutzart IP67. Integriertes, in der Länge konfigurierbares Kabel sowie verschiedene Anschlussoptionen für die Systemintegration und Signalübertragung über große Entfernungen sind verfügbar.

Anwendungen
Entwickelt für Anwendungen, die verlustfreie Signalübertragung über sehr lange Kabel und hohe EMV-Festigkeit erfordern. Typische Einsatzgebiete: Structural Health Monitoring (SHM), Infrastrukturüberwachung im Schienenverkehr, Strukturanalyse von Brücken und Bauwerksüberwachung sowie industrielle Schwingungsüberwachung.

Technische Spezifikationen

• Sensorik: Kapazitiver MEMS-Sensor
• Sensorart: Analoger Beschleunigungssensor (single-ended Stromausgang)
• Anzahl der Achsen: Triaxial
• Ausgangssignal: Strom 4-20 mA
• Versorgung: 8–25 VDC
• Messbereiche: ±2 g, ±4 g, ±8 g, ±10 g, ±20 g, ±40 g
• Frequenzgang: 0 Hz bis 2,4 kHz (±3 dB); alternative Angabe: DC bis 630 Hz (±5 %)
• Breitbandrauschen: <4,5 µA
• Stoßfestigkeit: bis 10.000 g
• Betriebstemperatur: -20°C bis +80°C
• Schutzklasse: IP67
• Gehäusematerial: Aluminium
• Kabel: Integriertes, in der Länge konfigurierbares Kabel und Anschlussoptionen
• Geeignet für: Sehr lange Kabelstrecken (>100 m) und Umgebungen mit hoher EMV-Anforderung
