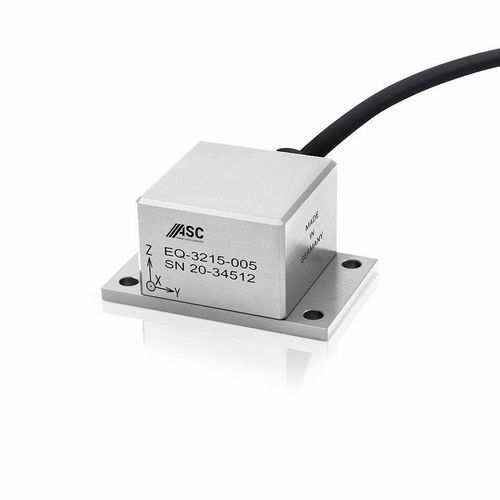

Dreiachsiger Beschleunigungsmesser ASC EQ-3215

MEMSkapazitivanalog

Übersicht
Der ASC EQ-3215 ist ein triaxialer analoger Beschleunigungssensor, ausgelegt für seismische und vibrometrische Messungen mit sehr niedrigem Rauschpegel. Er liefert einen differentiellen analogen Spannungsausgang und ist für die Erfassung sehr kleiner Schwingungsamplituden in sicherheitskritischen Strukturüberwachungsanwendungen optimiert.

Technologie
Die ASC EQ-3215 Sensoren basieren auf bewährter kapazitiver MEMS-Technologie. Die integrierte Elektronik bietet einen differentiellen analogen Spannungsausgang (±2,7 V FSO) und erlaubt eine Versorgungsspannung von 5 bis 40 VDC. Der Sensor erreicht ultra-niedriges Rauschen mit einer Auflösung unter 1 µg und verfügt über eine integrierte Selbsttestfunktion zur Funktionsüberprüfung.

Gehäuse
Das Gerät ist in einem Edelstahlgehäuse untergebracht und verfügt über Schutzart IP65. Ein abnehmbares Kabel mit konfigurierbaren Längen und Anschlussoptionen ist vorgesehen, um Installationsanforderungen zu erfüllen.

Anwendungen
Der ASC EQ-3215 ist für die kontinuierliche Überwachung sicherheitsrelevanter Bauwerkskomponenten konzipiert und eignet sich für seismische Überwachung und Strukturüberwachung in Kraftwerken, Tunneln und anderen kritischen Infrastrukturen, in denen die Erfassung kleinster Vibrationsamplituden erforderlich ist.

Wesentliche Merkmale

• Sensorart: Beschleunigungssensor (analog)
• Sensortechnologie: MEMS, kapazitiv
• Anzahl der Achsen: Triaxial (3 Achsen)
• Signalausgang: Differentieller analoger Spannungsausgang (±2,7 V FSO)
• Messbereiche: ±3 g, ±5 g

Mechanik und Umgebungsbedingungen

• Betriebstemperatur: -40 °C bis +85 °C
• Schutzart: IP65
• Gehäusematerial: Edelstahl
• Abnehmbares Kabel: konfigurierbare Länge und Anschlussoptionen

Technische Merkmale / Spezifikationen

• Modell: ASC EQ-3215
• Funktionsprinzip: Kapazitives MEMS
• Ausgang: Differentieller analoger Spannungsausgang, Vollskala ±2,7 V
• Versorgungsspannung: 5 bis 40 VDC
• Auflösung / Rauschen: Ultra-niedriges Rauschen, Auflösung < 1 µg
• Seismische Klassifikation: Motion Class B konform
• Integrierter Selbsttest zur Funktionsverifikation
• Verfügbare Messbereiche: ±3 g und ±5 g
• Anzahl der Achsen: 3 (triaxial)
• Betriebstemperatur: -40 °C bis +85 °C
• Schutzart: IP65
• Gehäuse: Edelstahl
• Kabel: Abnehmbar, konfigurierbare Länge und Anschlussoptionen
