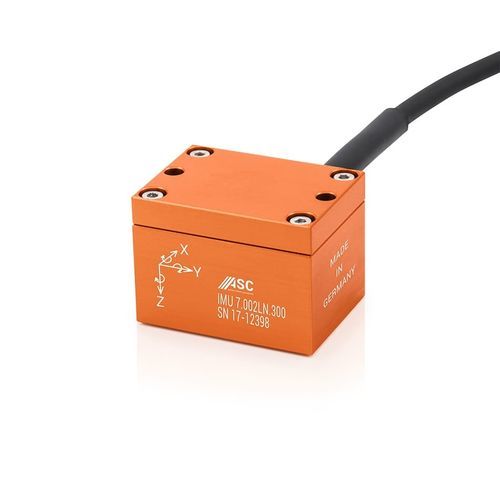

Inertiale Messeinheit ASC IMU 7-LN

Übersicht
Die ASC IMU 7-LN ist eine analoge 6-DOF Inertial Measurement Unit, die kapazitive und Vibrationsring-Sensortechnologien kombiniert. Sie bietet separate analoge Spannungsausgänge für jede Freiheitsrichtung, verwendet LN (Low Noise) Beschleunigungssensoren und industrielle Drehratensensoren und ist modular aufgebaut, um flexible Messbereichskombinationen zu ermöglichen. Die Versorgungsspannung liegt flexibel zwischen 6 und 40 VDC; das Gerät verfügt über ein abnehmbares Kabel mit konfigurierbarer Länge und Anschlussoptionen.

Technische Merkmale

• Sensor-Typ: Inertial Measurement Unit (analog)
• Sensortechnologie: kapazitiv | Vibrationsring | MEMS Beschleunigungs- und Drehratensensoren
• Freiheitsgrade: 6 DOF
• Ausgangssignal: separate analoge Spannungsausgänge für alle 6 DOF
• Versorgung: 6 bis 40 VDC

Messbereiche [g | °/s]
002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900

Technologie
Die IMU integriert bewährte MEMS-Beschleuniger (LN) und industrielle Drehratensensoren zur Erfassung kleinster linearer Beschleunigungen und Drehraten. Die interne Elektronik stellt für jede Achse separate analoge Spannungsausgänge bereit. Das modulare Design erlaubt die kundenspezifische Kombination unterschiedlicher Messbereiche.

Gehäuse
Leichtes Aluminiumgehäuse für industrielle Anwendungen. Schutzklasse IP67; abnehmbares Kabel mit konfigurierbaren Längen und Anschlussoptionen zur Systemintegration.

Anwendungen
Die kompakte ASC IMU 7-LN eignet sich für Fahrdynamik- und Bewegungsbewertungen bei Schiffen, Zügen und Kraftfahrzeugen sowie für Navigation und Fahrleistungsregelung in fahrerlosen Transportsystemen (FTS) und anderen mobilen Plattformen.

Umwelt & Mechanik

• Temperaturbereich: -40°C bis +85°C
• Schutzart: IP65 (Spezifikationsliste) — IP67 (Gehäuse)
• Gehäusematerial: Aluminium

Spezifikationen (Auszug)

• Modell: ASC IMU 7-LN
• Sensor-Typ: Inertial Measurement Unit (analog)
• Sensortechnologie: kapazitiv | Vibrationsring; MEMS Beschleunigungs- und Drehratensensoren
• Freiheitsgrade: 6 DOF
• Ausgang: separate analoge Spannungsausgänge für alle 6 DOF
• Messbereiche (Beschleunigungen | Drehraten): 002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900
• Versorgung: 6 bis 40 VDC
• Beschleuniger-Grade: LN (Low Noise)
• Drehraten-Grade: Industrial
• Gehäuse: leichtes Aluminium
• Schutzklasse: IP67 (Gehäuse) und IP65 (Spezifikationsliste)
• Betriebstemperatur: -40°C bis +85°C
• Kabel: abnehmbar, konfigurierbare Länge und Anschlüsse
• Konstruktion: modulares Konzept für applikationsspezifische Ausführungen
