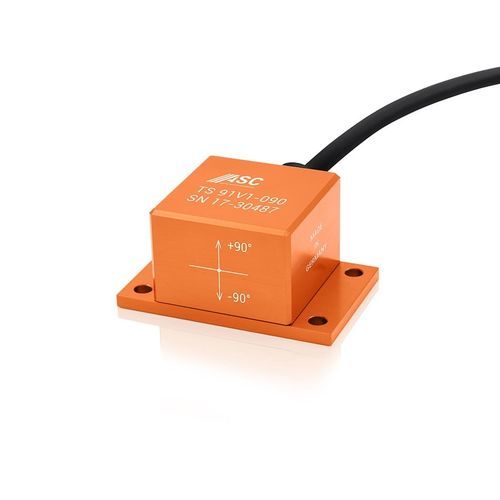

1-Achs-Neigungsmesser ASC TS-91V1

mit Spannungsausganganalogkapazitiv

Produktübersicht
Der uniaxiale Neigungssensor ASC TS-91V1 ist ein kapazitiver MEMS-Sensor der ASC TS-Serie. Die integrierte Elektronik liefert einen quasi-differentiellen analogen Spannungsausgang und ermöglicht einen flexiblen Versorgungsbereich von 6 bis 40 VDC. Das Gerät ist in einem leichten Aluminiumgehäuse mit Schutzklasse IP67 untergebracht und verfügt über ein integriertes, in der Länge und Anschlussart konfigurierbares Kabel.

Technologie
Die ASC TS-Serie basiert auf bewährter MEMS-kapazitiver Messtechnik. Die Onboard-Elektronik erzeugt einen quasi-differentiellen analogen Ausgang (±2 V FSO) und bietet hohe Auflösung sowie Langzeitstabilität (Skalierungsfaktor ±300 ppm, Bias ±0,009°).

Gehäuse
Leichtes Aluminiumgehäuse, Schutzklasse IP67. Integriertes Kabel mit konfigurierbarer Länge und verschiedenen Anschlussoptionen.

Applikationen

• Detektion von Turmschwankungen
• Spurausrichtung und Achsvermessung
• Ausgleich von LKW-Fahrgestellen
• Winkelpositionierung von Werkzeugmaschinen

Umwelt- und mechanische Daten

• Betriebstemperatur: -20°C bis +70°C
• Schutzklasse: IP67
• Gehäusematerial: Aluminium

Charakteristiken / technische Spezifikationen

• Modell: ASC TS-91V1
• Sensortechnologie: MEMS kapazitiv
• Messachse: Uniaxial
• Ausgang: Quasi-differentielles Analogsignal, ±2 V FSO
• Messbereich (verfügbare Varianten): 15°, 90° (bis ±90°)
• Auflösung: < 0,005°
• Versorgungsspannung: 6 bis 40 VDC
• Temperaturbereich: -20°C bis +70°C
• Schutzart: IP67
• Gehäusematerial: Aluminium
• Kabel: Integriertes Kabel, Länge und Anschluss konfigurierbar
