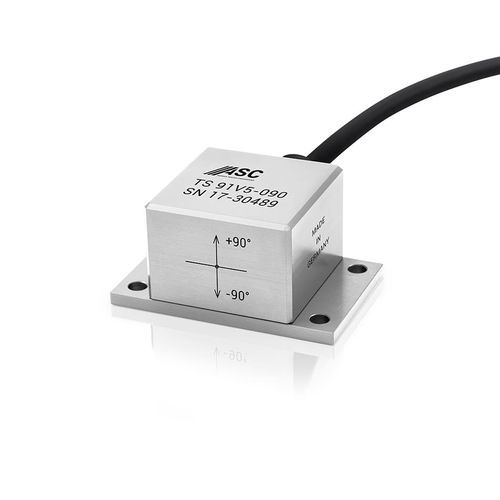

Einachsiger Neigungsmesser ASC TS-91V5

analogmit Spannungsausgangkapazitiv

Sensortyp
Uniaxialer Neigungssensor mit quasi-differenziellem, analogem Spannungsausgang (±2 V FSO). Entwickelt für präzise Neigungsmessungen in industriellen Überwachungsanwendungen.

Technologie
Die Sensoren der ASC TS-Serie basieren auf MEMS-Technologie mit kapazitivem Messprinzip. Die integrierte Elektronik liefert einen quasi-differenziellen, analogen Spannungsausgang (±2 V FSO) und erlaubt eine flexible Spannungsversorgung von 6 bis 40 VDC. Der ASC TS-91V5 erreicht eine Auflösung von <0,005° sowie Langzeitstabilitäten: Skalierungsfaktor ±300 ppm, Bias ±0,009°.

Gehäuse
Robustes Gehäuse aus Edelstahl mit Schutzart IP68. Der Sensor verfügt über ein integriertes Kabel mit konfigurierbarer Länge und verschiedenen Anschlussoptionen.

Anwendungen
Die hohe Auflösung und Langzeitstabilität machen den Sensor geeignet für die Erkennung von Turmschwankungen, Spurausrichtung und Achsvermessung, Ausgleich von Lkw-Fahrgestellen sowie für die Winkelpositionierung von Werkzeugmaschinen.

Produktdetails

• Sensortechnologie: MEMS kapazitiv
• Anzahl der Achsen: Uniaxial
• Signalausgang: Quasi-differenzielles, analoges Spannungssignal
• Analoges Ausgangssignal: ±2 V FSO
• Messbereiche verfügbar: 15°, 90°
• Auflösung: <0,005°
• Langzeitstabilität: Skalierungsfaktor ±300 ppm; Bias ±0,009°
• Versorgungsspannung: 6–40 VDC
• Temperaturbereich: -35°C bis +120°C
• Schutzart: IP68
• Gehäusematerial: Edelstahl
• Anschluss: Integriertes Kabel (längenkonfigurierbar) oder Steckverbinder

Charakteristiken / Spezifikationen

• Serie: ASC TS
• Modell: ASC TS-91V5
• Typ: Uniaxialer Neigungssensor (analog)
• Messprinzip: Kapazitiv (MEMS)
• Ausgang: Quasi-differenzielles, analoges Spannungssignal, ±2 V FSO
• Auflösung: <0,005°
• Messbereiche: Varianten ±15° und ±90°
• Stabilität Skalierungsfaktor: ±300 ppm (Langzeit)
• Stabilität Bias: ±0,009° (Langzeit)
• Versorgungsspannungsbereich: 6–40 VDC
• Betriebstemperatur: -35°C bis +120°C
• Schutzart: IP68
• Gehäuse: Edelstahl
• Anschluss: Integriertes Kabel mit konfigurierbarer Länge und Anschlussoptionen
