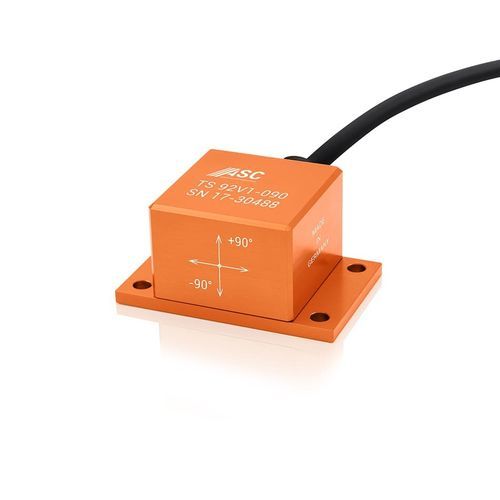

2-Achs-Neigungsmesser ASC TS-92V1

mit Spannungsausganganalogkapazitiv

Überblick
Der biaxiale Neigungssensor ASC TS-92V1 basiert auf bewährter MEMS-Technologie mit kapazitivem Funktionsprinzip. Die integrierte Elektronik liefert einen quasi-differentiellen, analogen Spannungsausgang mit ±2 V Signalhub und erlaubt eine flexible Spannungsversorgung von 6 bis 40 VDC. Der Sensor bietet eine hohe Auflösung und Langzeitstabilität, weshalb er insbesondere für anspruchsvolle Condition- und Structural-Health-Monitoring-Anwendungen geeignet ist.

Technologie und Ausgang

• Sensortechnologie: MEMS kapazitiv
• Anzahl der Achsen: Biaxial (zweiachsig)
• Signalausgang: Analoger Spannungsausgang (quasi-differentiell), ±2 V Signalhub
• Versorgungsspannung: 6 bis 40 VDC
• Auflösung: < 0,005°
• Langzeitstabilität: Skalierungsfaktor ±300 ppm, Bias ±0,009°
• Messbereiche verfügbar: 15°, 90°

Gehäuse und Umgebungsdaten

• Gehäusematerial: Aluminium
• Schutzklasse: IP67
• Integriertes Kabel mit konfigurierbarer Länge und Anschlussoptionen
• Temperaturbereich: -25 °C bis +100 °C

Applikationen

• Detektion von Turmschwankungen
• Spurausrichtung und Achsenvermessung
• Ausgleich von LKW-Fahrgestellen
• Winkelpositionierung von Werkzeugmaschinen

Charakteristiken / Spezifikationen techn. (Zusammenfassung)

• Modell: ASC TS-92V1
• Sensortechnologie: MEMS, kapazitiv
• Achsen: biaxial
• Signalausgang: analoges, quasi-differentielles Spannungssignal ±2 V
• Versorgung: 6–40 VDC
• Auflösung: <0,005°
• Langzeitstabilität Skalierungsfaktor: ±300 ppm
• Langzeitstabilität Bias: ±0,009°
• Verfügbare Messbereiche: 15°, 90°
• Gehäuse: Aluminium, Schutzart IP67
• Integriertes, konfigurierbares Kabel
• Betriebstemperatur: -25 °C bis +100 °C
