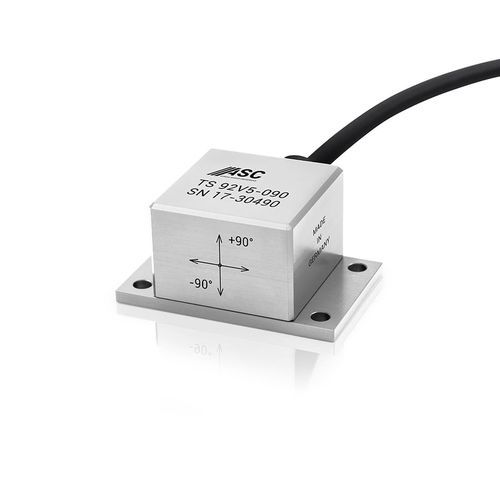

2-Achs-Neigungsmesser ASC TS-92V5

mit Spannungsausganganalogkapazitiv

Produktübersicht
Der ASC TS-92V5 ist ein biaxialer MEMS-kapazitiver Neigungssensor mit quasi-differenziellem Analogspannungsausgang. Er bietet sehr hohe Auflösung und langfristige Stabilität und eignet sich für Zustandsüberwachung und Structural Health Monitoring in industriellen Anwendungen.

Technologie
Die ASC TS-Serie basiert auf bewährter MEMS-kapazitiver Technologie. Die integrierte Elektronik liefert einen quasi-differenziellen Analogausgang (±2 V Vollbereich) und eine flexible Versorgungsspannung von 6 bis 40 VDC. Der TS-92V5 erreicht eine Auflösung < 0,005° sowie Langzeitstabilität mit Skalierungsfaktor ±300 ppm und Offset ±0,009°.

Gehäuse
Edelstahlgehäuse mit Schutzklasse IP68. Der Sensor verfügt über ein integriertes Kabel; Länge und Steckertyp sind konfigurierbar, um Montageanforderungen zu erfüllen.

Anwendungen
Geeignet für Aufgaben der Zustands- und Strukturanalyse wie:

• Erkennung von Turmschwankungen
• Gleis- und Achsvermessung
• Kompatibilisierung und Nivellierung von Lkw-Fahrgestellen
• Winkelpositionierung von Werkzeugmaschinen

Sensordetails

• Sensorart: Neigungssensor (analog)
• Sensortechnologie: MEMS kapazitiv
• Anzahl der sensiblen Richtungen: Biaxial
• Ausgangssignal: Analoge Spannung (quasi-differenziell, ±2 V FSO)
• Messbereich [°]: 15, 90 (±90° Option referenziert)
• Betriebstemperatur: -35°C bis +120°C
• Schutzart: IP68
• Gehäusematerial: Edelstahl

Technische Daten

• Modell: ASC TS-92V5
• Technologie: MEMS kapazitiv
• Sensible Achsen: Biaxial
• Ausgang: Quasi-differenzielle analoge Spannung, ±2 V Vollbereich (FSO)
• Versorgungsspannung: 6 bis 40 VDC
• Auflösung: < 0,005°
• Langzeitstabilität: Skalierungsfaktor ±300 ppm; Offset ±0,009°
• Verfügbare Messbereiche: 15° und 90° (±90° referenziert)
• Gehäuse: Edelstahl, integriertes Kabel (konfigurierbare Länge und Steckverbinder)
• Schutz: IP68
• Betriebstemperaturbereich: -35°C bis +120°C
