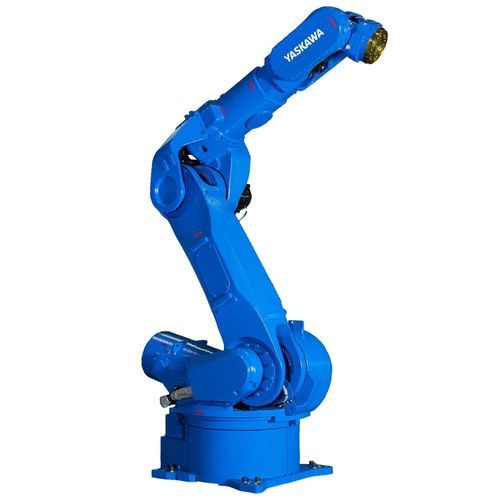

Knickarmroboter GG250

6-AchsSchweißbodenstehend

Überblick
Der MOTOMAN GG250 ist ein 6-achsiger Schweißroboter, der für den Einsatz mit schweren und überhängenden Schweißvorrichtungen entwickelt wurde, insbesondere für das Rührreibschweißen (Friction Stir Welding, FSW). Der größere Durchmesser des L-Arms in Kombination mit einer konstruktiv optimierten S-Achse stellt die erforderliche Steifigkeit für präzise Schweißaufgaben sicher. Mit einer Traglast von 250 kg und einer maximalen Reichweite von 2711 mm eignet sich der GG250 für Anwendungen mit hoher Lastanforderung und Stabilitätsbedarf.

Hauptvorteile

• Steife 6-Achs-Struktur für schwere Schweißausrüstungen
• Hohe Traglast: 250 kg; großer Arbeitsbereich: 2711 mm
• Wiederholgenauigkeit: ±0,025 mm (angegeben)
• Einfache Integration, Inbetriebnahme und Wartung
• Lieferumfang: +SFT-Anleitung zur vereinfachten Korrektur von Teach-Positionen
• Schutzklassen: IP54 / IP65

Technische Daten (Zusammenfassung)

• Traglast: 250 kg
• Max. Arbeitsbereich / Reichweite: 2711 mm
• Wiederholgenauigkeit (Tabelle): 0,03 mm
• Wiederholgenauigkeit (angegeben): ±0,025 mm
• Gewicht: 1640 kg
• Spannungsversorgung: 5 kVA
• Maximale Geschwindigkeiten — Achse S: 80 °/s, L: 75 °/s, U: 80 °/s, R: 150 °/s, B: 150 °/s, T: 190 °/s
• Montageoptionen: Boden

Eigenschaften / technische Spezifikationen

• Anzahl der Achsen: 6
• Hauptanwendung: Rührreibschweißen (Friction Stir Welding) für schwere und auskragende Schweißgeräte
• Schutzklasse: IP54 / IP65
• Gewicht: 1640 kg
• Leistungsaufnahme: 5 kVA
• Wiederholgenauigkeit: 0,03 mm (Tabelle) / ±0,025 mm (angegeben)
• Montage: Bodenmontage
