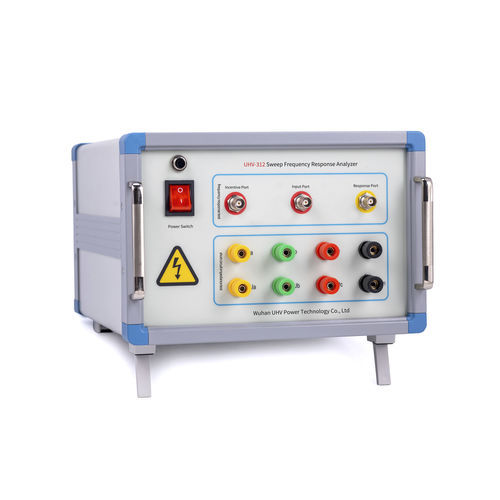

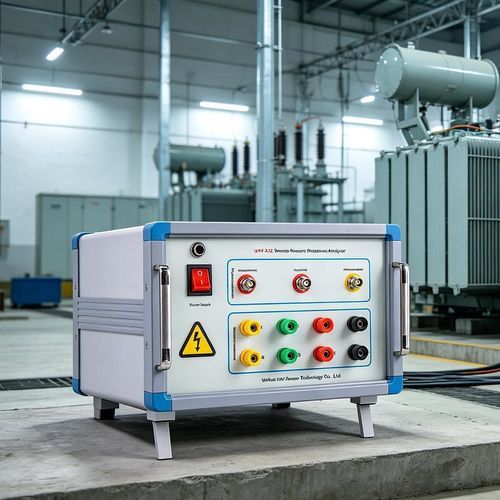

Frequenzganganalysator UHV-312

für dreiphasige Stromnetzefür einphasige Stromnetzefür Tests

Überblick
Der UHV-312 ist ein Sweep-Frequenzgang-Analysator zur Diagnose von Transformatorwicklungen. Er unterstützt Frequenzgangmessungen (Sweep) und die Niederspannungs-Kurzschluss-Impulsimpedanz-Methode, speichert Prüfdaten in einer Datenbank und verfügt über eine Induktivitätsmessfunktion. Das Gerät ist für den Einsatz vor Ort ausgelegt und mit Windows kompatibel.

Produktparameter
Der UHV-312 ist für mittelgroße und große Transformatoren konzipiert. Er verwendet hochpräzises synchrones AC-Sampling und FFT-Digitalverarbeitung für Spannung und Strom, um stabile und reproduzierbare Messergebnisse zu liefern. Unterstützt dreiphasige automatische Messung oder einphasige Prüfungen mit zuverlässigem Kurzschluss auf der Niederspannungsseite. Nach Eingabe der Transformatorparameter führt das Gerät automatische Messungen durch und berechnet Impedanz und Impedanzfehler je Phase. Die Anzeige von Spannungs- und Stromwellenformen erleichtert die Vor-Ort-Diagnose.

Technische Parameter

• Messgeschwindigkeit: einphasige Wicklung 1–2 Minuten
• Ausgangsspannung (Impedanzmethode): bis zu 20 Vpp (automatische Anpassung)
• Ausgangsimpedanz: 50 Ω
• Eingangsimpedanz: 1 MΩ (Antwortkanal mit 50 Ω Anpassungswiderstand)
• Sweep-Bereich: 100 Hz – 2 MHz
• Frequenzgenauigkeit: 0,005 %
• Abtastfrequenz: 100 MSPS
• Sweep-Modus: linear oder logarithmisch; Punkte konfigurierbar
• Kurvendarstellung: Amplituden–Frequenz-Kurve; Oszilloskopansicht für Spannung/Strom
• Dynamikbereich: −120 dB bis 20 dB
• Impedanzspannungsbereich: 0–220 V
• Impedanzstrombereich: 0–10 A
• Impedanztestfrequenz: 50 Hz / 60 Hz

Funktionen

• Die Frequenzgangmethode misst Wicklungsmerkmale ohne Abnehmen der Transformatorabdeckung und ermöglicht so die präzise Erkennung von Deformation, Ausbeulung oder Verschiebung (geeignet für Transformatoren ≥66 kV).
• Schnelle Messung: 1–2 Minuten pro Wicklung (einphasig).
• Sehr hohe Frequenzgenauigkeit (0,005 %) und großer Dynamikbereich für detaillierte Analysen.
• 5000 V Isolationsschutz zum Schutz des Prüfcomputers.
• Integrierte Oszilloskop-Funktion für Echtzeit-Überwachung der Prüfbedingungen.
• Gleichzeitiges Laden von bis zu 9 Kurven mit automatischer Parametrierung und Diagnosevergleich.
• Analyse-Software entspricht den Standards DL/T911-2016 und IEC60076-18.
• Die Kurzschluss-Impedianzmethode benötigt keinen externen Spannungsregler und kann automatisch Spannung auf die HV-Wicklungen AB/BC/CA aufbringen, synchron Daten erfassen und Impedanzfehlerprozentwerte berechnen.
• Datenbankgestützte Speicherung der Prüfdaten und automatische Exportfunktion zu Word (bei installiertem Office) oder JPG-Berichten.
• Integrierte Induktivitätsmessung.
• Intuitive Softwareoberfläche mit Ein-Tasten-Bedienung zur Vereinfachung der Vor-Ort-Arbeiten.

Technische Daten / Spezifikationen

• Modell: UHV-312
• Sweep-Bereich: 100 Hz – 2 MHz
• Frequenzgenauigkeit: 0,005 %
• Abtastfrequenz: 100 MSPS
• Messgeschwindigkeit: einphasige Wicklung 1–2 Minuten
• Ausgangsspannung (Impedanzmethode): bis zu 20 Vpp (automatische Anpassung)
• Ausgangsimpedanz: 50 Ω
• Eingangsimpedanz: 1 MΩ (Antwortkanal mit 50 Ω Anpassung)
• Sweep-Modi: linear oder logarithmisch; Frequenz und Punkte konfigurierbar
• Anzeige: Amplituden–Frequenz-Kurve und Oszilloskop-Wellenformen
• Dynamikbereich: −120 dB bis 20 dB
• Impedanzmessbereiche: Spannung 0–220 V, Strom 0–10 A
• Impedanz-Testfrequenz: 50 Hz / 60 Hz
• Isolationsschutz: 5000 V
• Software/Plattform: Datenbank-Speicherung, automatische Berichtserzeugung (Word/JPG), kompatibel mit Windows 2000/XP/7/8/10/11
• Standards: DL/T911-2016, IEC60076-18
