Testsystem für Kapazitätsfaktor UHV-340

für Dissipationsfaktorfür Delta-Tangentefür Transformator

Übersicht

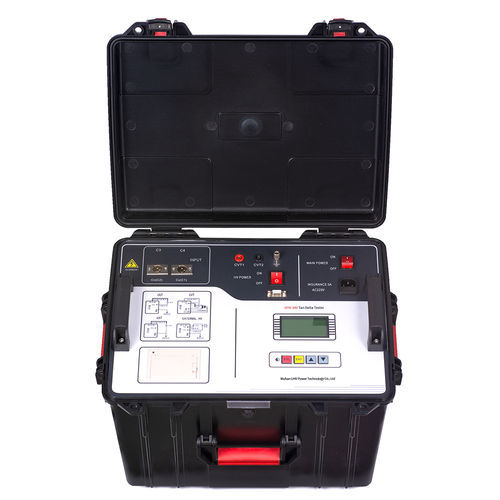

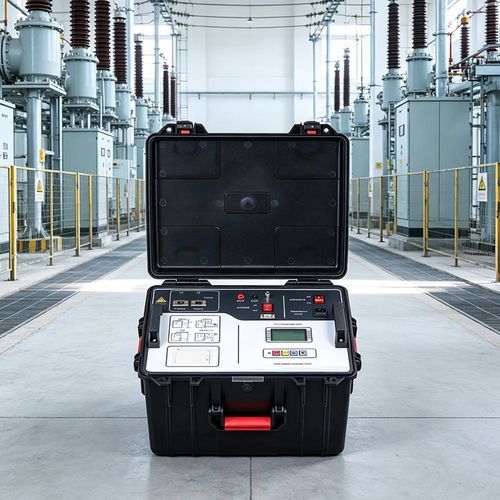

Der UHV-340 Tan-Delta-Tester für Transformatoren ist ein vollautomatisches, hochpräzises Messgerät zur Bestimmung des Dielektrizitätsverlustwinkels (tgδ) und der Kapazität (Cx) von Transformatoren und weiteren Hochspannungsanlagen in Kraftwerken und Umspannwerken. Frequenzumwandlung und digitale Analyse erhöhen die Störsicherheit und Messstabilität.

Technische Merkmale / Besonderheiten

• Frequenzumwandlungs-Anti-Interferenz: stabile Messung selbst bei bis zu 200% Störungen, geeignet für Feldtests.
• Hochpräzise Messung: Frequenzschweben, digitale Wellenformanalyse und Brückenselbstkalibrierung mit hochpräzisem Drei-Ende-Referenzkondensator; konsistente Ergebnisse bei Vorwärts-/Rückwärtsanschluss.
• Niedriger Eingangswiderstand < 2 Ω zur Eliminierung zusätzlicher Leitungskapazitätseinflüsse.
• Anschluss für externen Ölbecher zur Hochpräzisionsmessung von Isolieröl und Elektroden für Feststoffprüfungen.
• Automatische Netzfrequenzerkennung (50 Hz / 60 Hz) und Kompatibilität mit Generatoren; zuverlässig bei großen Frequenzschwankungen.
• Eingebaute Serien- und Parallelt Messemodelle für Kalibrierplattformen und Normenkonformität.
• Mehrstufiger Schutz: Hochspannungsschutz, Niederspannungsschutz, Erdungsschutz und CVT-Grenzwerte; keine 10 kV-Ausgangsspannung bei fehlerhafter CVT-Messung.
• Automatische Spannungsnachführung zur Kompensation von Spannungsanstieg bei Messung großer Kapazitäten (Anti "Kapazitätsanstieg").
• Seismisch ausgelegtes Gehäuse für Transportbelastungen; isoliertes Hochspannungskabel im Lieferumfang.
• Externer Referenzkondensator-Anschluss; automatische Verfolgung der Netzfrequenz (40 Hz–70 Hz); Unterstützung frequenz- und resonanzbasierter Stromversorgungen für großkapazitive HV-Prüfungen.
• Warnfunktion bei schlechter Kontaktentladung zur erleichterten Verdrahtungsprüfung; optionale Thermodrucker; Kalenderuhr und Speicherung für bis zu 100 Messdatensätze.

Technische Daten / Spezifikationen

• Hochspannungsausgang: 0,5–10 kV, 500 V Stufen (20 Stufen); Leistung: 1500 VA.
• Genauigkeit: tgδ: ±(Anzeige × 1,5% + 0,06%); Cx: ±(Anzeige × 1,5% + 5 pF).
• Auflösung: tgδ: 0,001%; Cx: 0,001 pF.
• Messbereich: tgδ: 0,001%–100%.
• Interner HV-Kapazitätsbereich: 3 pF–60000 pF / 10 kV; 60 pF–1 µF / 0,5 kV.
• Externer HV-Kapazitätsbereich: 3 pF–1,5 µF / 10 kV; 60 pF–30 µF / 0,5 kV.
• CVT (Verhältnisprüfung): Messgenauigkeit Variation ±(Anzeige × 1%); Bereich 10–99.999; Phasenmessung Genauigkeit ±0,1°; Phasenbereich 0–359,9°.
• Stromversorgung: AC 220 V ±10%, 50/60 ±1 Hz.
• Messmethoden: Einzel-Frequenz (45/50/55/60/65 Hz) und automatische Frequenzumwandlung (50D: 45Hz/55Hz; 60D: 55Hz/65Hz).
• Harmonische Anpassung: ≤ 3%.
• Betriebstemperatur: -15 ℃–50 ℃; relative Luftfeuchtigkeit < 80%.
• Abmessungen: 460 × 345 × 345 mm; Gewicht: 35 kg.
