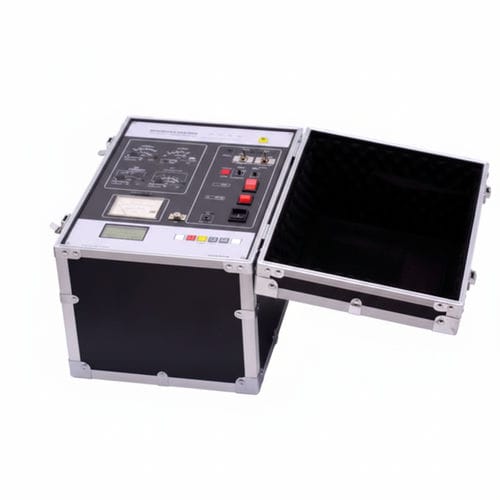

Testsystem für Delta-Tangente UHV-341

für Dissipationsfaktorfür Kapazitätsfaktorfür Leistungstransformator

Der UHV-341 ist ein tragbarer Tan-Delta-Tester (Verlustfaktor) zur Diagnose von feuchtigkeitsbedingter Verschlechterung und lokalen Defekten der Isolierung von Transformatoren und elektrischen Geräten. Er eignet sich für Fertigung, Installation, Abnahme und vorbeugende Prüfungen.

Übersicht / Leistungsmerkmale

• Misst Verlustfaktor (tgδ) und Kapazität (Cx) für Transformatorisolierungen und zugehörige Komponenten; unterstützt gleichzeitige C1/C2-Messung bei CVT-Selbsterregungstests.
• Unterstützt Niederspannungsabschirmungsmessung bei umgekehrter Verkabelung in CVT-Bus-Erde-Szenarien, sodass die dielektrische Verlustmessung an 10 kV umgekehrter Verkabelung ohne Entfernen der Leitungen möglich ist.
• Eingebaute Messfunktionen für angelegte Spannung und zusätzliche CN-Messung.
• Messgenauigkeit ausreichend für Öl-Dielektrizitätsverlustmessungen mit Standard-Ölbecher und speziellen Prüfleitungen.
• Frequenzumwandlungstechnologie reduziert 50‑Hz‑Störungen vor Ort und liefert zuverlässige Ergebnisse in Umgebungen mit starker elektromagnetischer Störung.
• Überstromschutz verhindert Geräteschäden bei Kurzschluss oder Bruch der Probe.
• Beinhaltet Standardkondensator und Hochspannungsnetzteil zur Vereinfachung von Vor-Ort-Tests und Reduzierung der Verkabelung.
• Großes LCD mit Menüführung für intuitive Bedienung (Menüs in chinesischen Schriftzeichen auf dem Gerät).

Technische Daten

• Hochspannungsausgang: 0,5 ～ 10 kV; 20 Stufen (jeweils +500 V); Leistung: 1500 VA.
• Genauigkeit: tgδ: ±(Messwert × 1 % + 0,06 %); Cx: ±(Messwert × 0,5 % + 5 pF).
• Auflösung: tgδ: 0,001 %; Cx: 0,001 pF.
• Messbereich: tgδ: 0,001 % < tgδ < 100 %.
• Interner HV-Kapazitätsbereich: 3 pF ～ 60000 pF / 10 kV; 60 pF ～ 1 µF / 0,5 kV.
• Externer HV-Kapazitätsbereich: 3 pF ～ 1,5 µF / 10 kV; 60 pF ～ 30 µF / 0,5 kV.
• Netzversorgung: AC 220 V ±10 %, 50/60 ±1 Hz.
• Messmethoden: Einzelfrequenzmodi: 45 Hz, 50 Hz, 55 Hz, 60 Hz, 65 Hz; Doppelfrequenzmodi: 45/55 Hz, 55/65 Hz, 47,5/52,5 Hz (automatische Doppelfrequenzumwandlung).
• Harmonische Anpassung: ≤ 3 %.
• Betriebsbedingungen: Umgebungstemperatur -15 ℃ ～ 50 ℃; Luftfeuchtigkeit < 80 % (nicht kondensierend).
• Abmessungen (L × B × H): 460 × 345 × 345 mm.
• Gewicht: 35 kg.
• Alternativbezeichnungen: Verlustfaktor-Tester; Transformator Tan-Delta-Tester.
