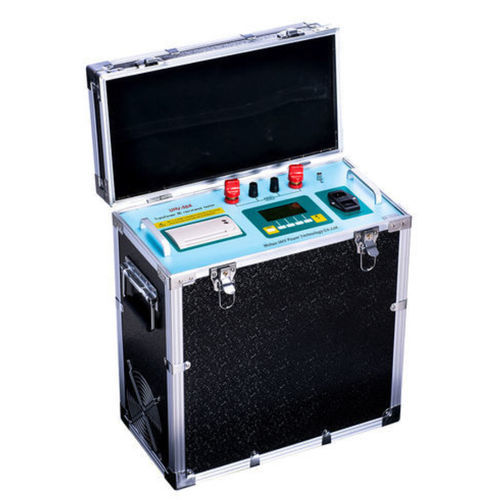

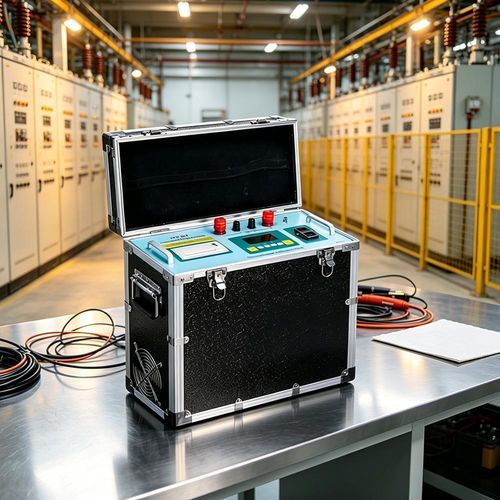

Widerstandstester UHV-50A

DichtheitDCfür Statorwicklungen

Produktübersicht
Der DC-Widerstandstester für Wicklungen UHV-50A verwendet ein aktualisiertes Leistungsdesign und bietet stabile Leistung, schnelle Messzeiten und gute Reproduzierbarkeit. Er wurde für präzise DC-Widerstandsmessungen an Transformatorwicklungen und leistungsstarken induktiven Geräten entwickelt und eignet sich für Produktion, F&E und Wartung vor Ort.

Technische Daten
Prüfströme: 2,5 A, 5 A, 10 A, 20 A, 50 A
Messbereiche: 2,5 A: 10 mΩ – 8 Ω; 5 A: 1 mΩ – 4 Ω; 10 A: 1 mΩ – 2 Ω; 20 A: 1 mΩ – 1 Ω; 50 A: 1 mΩ – 500 mΩ
Messgenauigkeit: ±0,2 % vom vollen Messbereich ±2 Ziffern
Datenspeicher: 255 Datensätze
Anzeige: LCD, Widerstand angezeigt als 4 1/2 Stellen
Maximale Auflösung: 0,1 μΩ
Stromversorgung: AC 220 V ±22 V, 50 Hz ±2 Hz (Sicherung 5 A)
Max. Leistungsaufnahme: 1500 W (bei Prüfstrom 10 A)
Arbeitsumgebung: 0 °C bis 40 °C; relative Luftfeuchte ≤ 80 %
Abmessungen: 440 × 230 × 490 mm
Gewicht: 16 kg (mit Zubehör)

Merkmale

• Kompakte Bauform und geringes Gewicht für Werkstatt- und Außeneinsatz.
• Menüführung auf Chinesisch mit übersichtlicher Bedienung für reproduzierbare Abläufe.
• Schnelle Messzyklen mit stabilen und genauen Ergebnissen.
• Automatische Entladefunktion und Entladeanzeige zur Verringerung von Bedienfehlern und zur Erhöhung der Sicherheit.

Bedeutung des Instruments
Die präzise Messung des DC-Widerstands ist entscheidend zur Bewertung der Wicklungsintegrität, zur Fehlerdiagnose und zur Prüfung der Anschlussqualität bei Transformatoren und induktiven Geräten. Das Gerät basiert auf dem Ohmschen Gesetz: kontrollierte Strominjektion und Spannungsmessung werden durch die Elektronik in einen zuverlässigen Widerstandswert umgerechnet, der für Instandhaltung und Qualitätskontrolle genutzt wird.

Anwendungsbereich
Der UHV-50A wird in der Transformatorenfertigung und -prüfung, in der Wartung von Stromsystemen, in der Produktion elektrischer Geräte, in F&E‑Labors und überall dort eingesetzt, wo präzise Messungen im niedrigen Widerstandsbereich erforderlich sind (Halbleiterfertigung, Materialforschung, biometrische Impedanzmessungen).

Eigenschaften / Technische Spezifikationen

• Modell: UHV-50A
• Verfügbare Prüfströme: 2,5 A, 5 A, 10 A, 20 A, 50 A
• Messbereiche nach Prüfstrom: 2,5 A (10 mΩ–8 Ω), 5 A (1 mΩ–4 Ω), 10 A (1 mΩ–2 Ω), 20 A (1 mΩ–1 Ω), 50 A (1 mΩ–500 mΩ)
• Genauigkeit: ±0,2 % vom vollen Messbereich ±2 Ziffern
• Datenspeicher: bis zu 255 Datensätze
• Anzeige: LCD, 4 1/2 Stellen
• Maximale Auflösung: 0,1 μΩ
• Stromversorgung: AC 220 V ±22 V, 50 Hz ±2 Hz (Sicherung 5 A)
• Max. Leistungsaufnahme: 1500 W (bei 10 A)
• Betriebsumgebung: 0 °C bis 40 °C; relative Luftfeuchte ≤ 80 %
• Abmessungen: 440 × 230 × 490 mm
• Gewicht: 16 kg (mit Zubehör)
