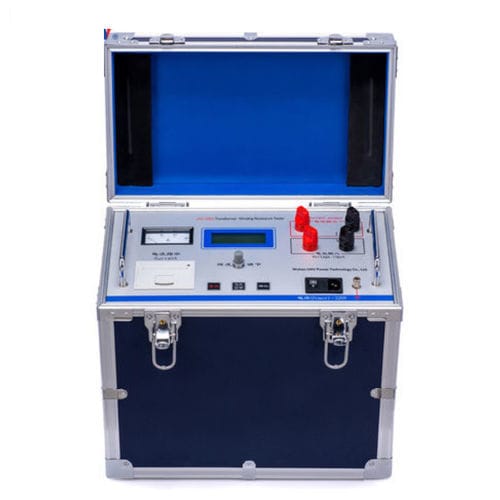

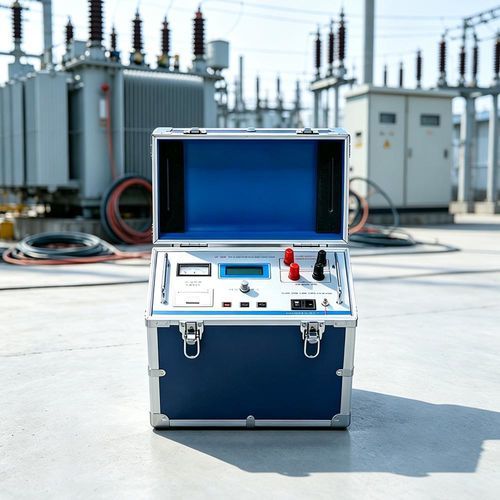

DC-Tester UHV-100A

Widerstandfür Statorwicklungenfür Transformator

Übersicht
Das Gleichstrom-Wicklungswiderstandsprüfgerät UHV-100A verwendet moderne Leistungs­technik und einen Hochgeschwindigkeits-Mikrocontroller, um automatisierte und präzise Messungen des Gleichstromwiderstands von Transformatorwicklungen zu ermöglichen. Kompakt und leicht, liefert es hohe Ausgangsströme, gute Störfestigkeit sowie automatische Entladung mit Alarm und Schutzfunktionen.

Technische Daten
Prüfstrom: 10 A, 20 A, 40 A, 100 A
Messbereiche: 10 μΩ ～ 100 mΩ (100 A); 100 μΩ ～ 500 mΩ (40 A); 200 μΩ ～ 1 Ω (20 A); 500 μΩ ～ 2 Ω (10 A)
Genauigkeit: 0,2 %
Auflösung: 0,1 μΩ
Betriebstemperatur: 0 ～ 40 °C
Umgebungsfeuchte: ≤ 90 % RH (ohne Kondensation)
Netzversorgung: AC 220 V ±10 %, 50 Hz ±1 Hz
Gewicht: 17 kg
Abmessungen (B×T×H): 400 × 230 × 380 mm

Weitere Bezeichnungen

• DC Winding Resistance Tester
• Resistance Meter
• Three-circuit Transformer DC Resistance Tester

Sicherheitsmaßnahmen

• Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen.
• Bediener sollte über grundlegende elektrotechnische Kenntnisse verfügen.
• Gerät nicht bei Regen, in korrosiven Gasen, bei übermäßiger Staubbelastung, hohen Temperaturen oder direkter Sonneneinstrahlung verwenden.
• Langanhaltende Stöße und starke Vibrationen vermeiden.
• Wartung und Inbetriebnahme nur durch fachkundiges Personal durchführen lassen.
• Nach dem Test das Ende des Entladealarms abwarten, bevor Netzspannung abgeschaltet und Messleitungen entfernt werden.
• Bei Messung eines unbelasteten Spannungsreglers auf das Ende des Entladealarms warten, bevor Schalterstellungen verändert werden.
• Während der Messung Prüfklemmzange und Netzkabel nicht bewegen.

Vorsichtsmaßnahmen

• Vor Prüfung eines unbelasteten Tap-Changers sicherstellen, dass er zurückgesetzt ist. Nach der Entladung mindestens 10 s nach Alarmende warten, bevor der Tap-Changer betätigt wird.
• Vor dem Trennen auf Abschluss der Entladung und das Erlöschen des Alarms warten; wenn möglich >10 s abwarten, um vollständige Entladung sicherzustellen.
• Prüfstrom innerhalb der angegebenen Bereiche wählen. Überschreitet der Strom den voreingestellten Wert, bleibt das Gerät im Ladestatus; ist der Bereich zu klein, wird "current too low" angezeigt — passenden Strom wählen.
• Bei Verwendung der magnetischen Assistenzmethode Reichweitenänderungen beachten (Parallelschaltung/Serienschaltung der Spulen kann etwa 1,5× Widerstand der Hochspannungswicklung hinzufügen).
• Das Entfernen von Kurzschlüssen nach Entladung kann aufgrund Reststroms Funken erzeugen — dies kann normal sein.
• Oxidschichten an den herausgeführten Anschlussklemmen reinigen oder die Prüfklammer nach dem Anschließen mehrmals drehen, um guten Kontakt und genaue Messwerte zu gewährleisten.

Eigenschaften / Technische Spezifikationen

• Modell: UHV-100A
• Prüfströme: 10 A / 20 A / 40 A / 100 A
• Messbereiche: siehe technische Daten
• Genauigkeit: 0,2 %
• Auflösung: 0,1 μΩ
• Betriebstemperatur: 0 ～ 40 °C
• Relative Luftfeuchte: ≤ 90 % RH (ohne Kondensation)
• Netzversorgung: AC 220 V ±10 %, 50 Hz ±1 Hz
• Gewicht: 17 kg
• Abmessungen: 400 × 230 × 380 mm
