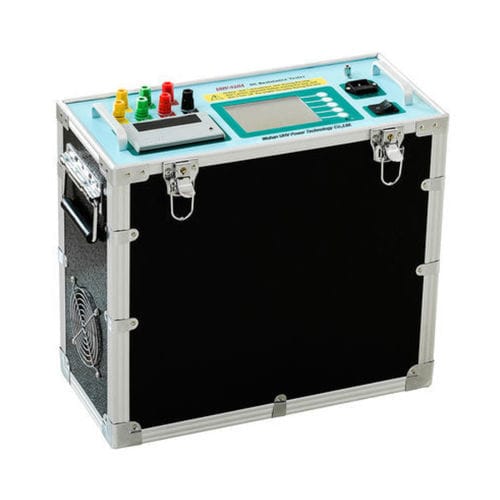

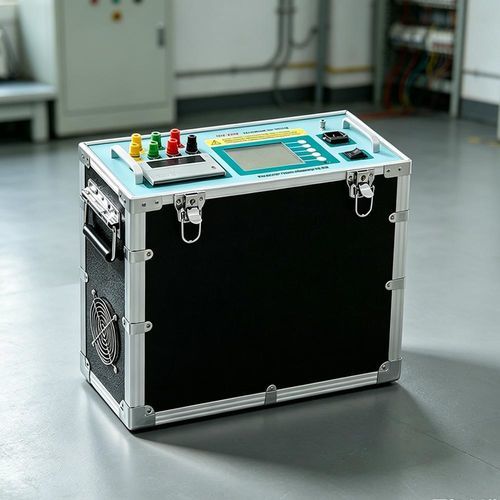

Widerstandstester UHV-S20A

für Transformatorfür Unterstationfür Zufuhrsystem

Kurzbeschreibung
Ermöglicht die gleichzeitige Prüfung des DC-Widerstands der Dreiphasenwicklung von Transformatoren. Ausgestattet mit umfassenden Schutzfunktionen und einem LCD mit vollständig englischem Menü für eine intuitive Bedienung.

Produktparameter
Der Dreiphasen-DC-Widerstandstester ist ein Gerät der neuesten Generation zur Messung des Gleichstromwiderstands von Transformatoren, optimiert für großkapazitive Dreiphasenwicklungen. Die simultane Messung aller drei Phasen reduziert Prüfzeiten und vereinfacht Messabläufe vor Ort.

Technische Daten

• Messarten: Einphasen- (Zweiphasen-) und Dreiphasenmessung
• Stromstufen (Einphasen): 1A, 5A, 10A, 20A, 40A
• Stromstufen (Dreiphasen): 1A, 5A, 10A, 20A
• Messbereich (Einphasen nach Stufe): 1A: 10 mΩ–20 Ω; 5A: 1 mΩ–4 Ω; 10A: 1 mΩ–2 Ω; 20A: 1 mΩ–1 Ω; 40A: 1 mΩ–0,5 Ω
• Messbereich (Dreiphasen, je Phase nach Stufe): 1A: 10 mΩ–6 Ω; 5A: 1 mΩ–1 Ω; 10A: 1 mΩ–0,6 Ω; 20A: 1 mΩ–0,3 Ω
• Maximale Auflösung: 0,1 mΩ
• Messgenauigkeit: ±0,2 % (voller Bereich) ±2 Digits
• Datenspeicher: 150 Gruppen
• Netzversorgung: AC 220V ±22V, 50Hz ±2Hz
• Betriebsumgebung: Temperatur 0℃–40℃; relative Luftfeuchte ≤80 % RH

Besonderheiten

• Gleichzeitige Dreiphasenmessung zur deutlichen Reduzierung der Prüfzeit
• Schnelle und präzise Messung des DC-Widerstands von Wicklungen
• Umfassende Schutzfunktionen für sicheren Einsatz vor Ort
• Kompaktes Design, einfach zu transportieren
• LCD mit englischem Menü für einfache Bedienung
• Hohe Genauigkeit, gute Reproduzierbarkeit und starke Störfestigkeit

Charakteristiken / technische Spezifikationen

• Modell: UHV-S20A
• Anwendung: Messung des DC-Widerstands von Transformatorwicklungen (Ein- und Dreiphasen)
• Wählbare Strombereiche: bis 40A (Einphasen) bzw. bis 20A pro Phase (Dreiphasen)
• Messbereiche: ab 1 mΩ bis zu mehreren zehn Ohm je nach Stromstufe
• Auflösung: 0,1 mΩ
• Genauigkeit: ±0,2 % (voller Bereich) ±2 Digits
• Datenspeicher: 150 Messgruppen
• Netz: AC 220V ±22V, 50Hz ±2Hz
• Betriebsbedingungen: 0℃–40℃, ≤80 % RH
• Hauptfunktionen: simultane Dreiphasenprüfung, multiple Schutzfunktionen, portables Design, LCD-Menü
