Feldmessgerät UHV-3000

elektrischWiderstandIndustrie

Übersicht

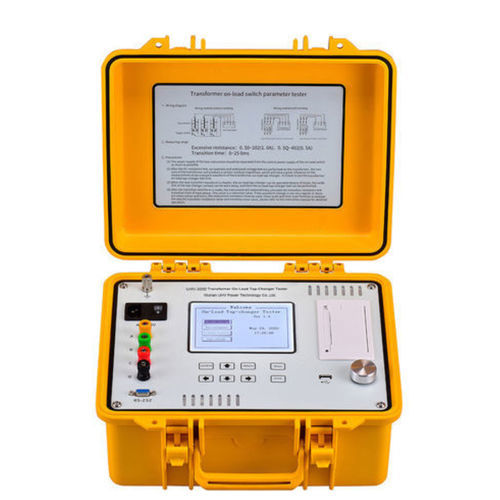

Der UHV-3000 ist ein mobiles Prüfgerät für Lastumschalter (OLTC) von Leistungstransformatoren. Es misst Übergangsform, Übergangszeit, Übergangswiderstand und prüft die Dreiphasensynchronisation. Das Gerät verfügt über zwei Stromausgänge, integrierte Schutzschaltungen, automatische Berechnungsfunktionen, ein 5,7" LCD und USB-Datenspeicher für den Einsatz vor Ort.

Anwendung

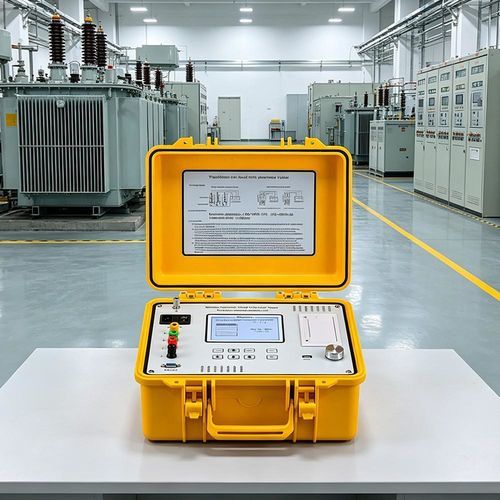

Geeignet für Inbetriebnahme, routinemäßige Wartung und Fehlerdiagnose von OLTC in Umspannwerken und Industrieanlagen. Unterstützt Einzel- und Dreiphasenprüfungen sowie Wellenformanalyse.

Technische Parameter
Ausgangsstrom: 1,0 A, 0,5 A
Messbereich Übergangswiderstand: 0,5 Ω–20 Ω (bei 1,0 A); 0,5 Ω–40 Ω (bei 0,5 A)
Messbereich Übergangszeit: 0–250 ms
Genauigkeit Übergangswiderstand: ±(5% Messwert + 3 Stellen)
Genauigkeit Übergangszeit: ±(0,1% Messwert + 3 Stellen)
Betriebstemperatur: -10℃–50℃
Relative Luftfeuchte: ≤85% RH
Stromversorgung: AC 220 V ±10%, 50 ±1 Hz
Datenspeicherung: USB-Stick (U-disk) und lokaler Speicher
Abmessungen: 345 × 295 × 175 mm
Gewicht: 5 kg

Eigenschaften

• Zwei Stromausgänge (1,0 A / 0,5 A) zur Erweiterung des Messbereichs.
• Automatische Berechnung von Übergangswiderstand und Übergangszeit.
• Umfassende Schutzschaltung für sicheren Feldeinsatz.
• 5,7" LCD zur direkten Anzeige von Wellenformen und Parametern vor Ort.
• USB-Speicher für Export von Wellenformen und Protokollen.
• Unabhängige Tastaturbedienung und One-Key Flying Shuttle für schnelle Bedienung.
• Tragbares, leichtes Design für den Einsatz vor Ort.

Spezifikationen

• Modell: UHV-3000
• Ausgangsstrom: 1,0 A, 0,5 A
• Übergangswiderstand: 0,5 Ω–20 Ω (1,0 A); 0,5 Ω–40 Ω (0,5 A)
• Übergangszeit: 0–250 ms
• Genauigkeit: siehe technische Parameter
• Betriebsbedingungen: -10℃–50℃; ≤85% RH
• Stromversorgung: AC 220 V ±10%, 50 ±1 Hz
• Speicher: USB und lokal
• Abmessungen: 345 × 295 × 175 mm
• Gewicht: 5 kg
