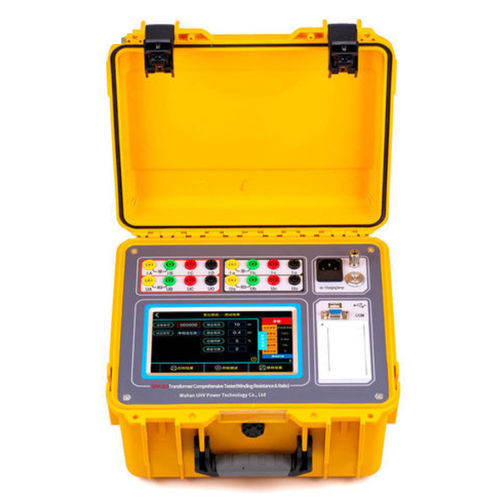

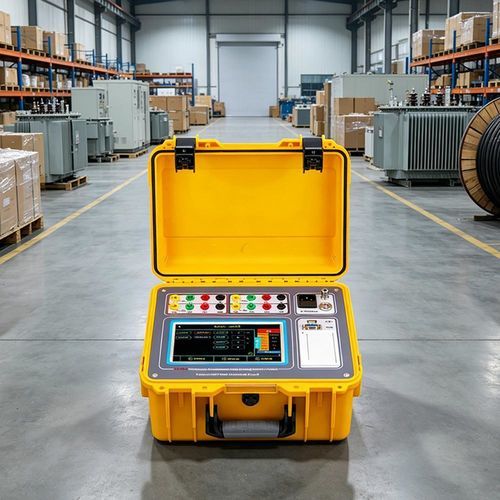

Kapazitätstester UHV-323

LeistungWiderstandfür 1- und 3-phasige Geräte

Übersicht
Einmalige Verkabelung ermöglicht sowohl Gleichstrom-Wicklungswiderstands- als auch Übersetzungsverhältnis-Messungen. Mehrere kabelgebundene und kabellose Schnittstellen unterstützen die Funktionserweiterung und den Datentransfer. Industrielles 7-Zoll-Display mit klarer Bedienoberfläche für effiziente Mensch-Maschine-Interaktion.

Produktparameter
Das Zwei-in-Eins-Prüfsystem für Verteiltransformatoren (Direktwiderstand + Übersetzungsverhältnis + Energieeffizienzstufe) wird von einer leistungsfähigen integrierten Lithiumbatterie (7,8AH) versorgt und kann alle drei Prüfarten vor Ort ausführen.

Technische Daten
Gleichstrom-Widerstandsmessung
Ausgangsstrom: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
Messbereiche: 20A: 0,5mΩ–100mΩ; 10A: 1,0mΩ–300mΩ; 5A: 10mΩ–1,0Ω; 1A: 200mΩ–6,0Ω; 0,1A: 2,0Ω–60Ω; ≤10mA: 30Ω–50kΩ
Genauigkeit: ±(Ablesung × 0,2% + 2 Ziffern)

Übersetzungsverhältnis-Messung
Messbereich: 0,9–10000
Genauigkeit: ±(Ablesung × 0,1% + 2 Ziffern) (≤500); ±(Ablesung × 0,2% + 2 Ziffern) (500–3000]; ±(Ablesung × 0,3% + 2 Ziffern) (>3000)
Auflösung: 0,9–9,9999: 0,0001; 10–99,999: 0,001; 100–999,99: 0,01; ≥10000: 1

Betriebsbedingungen & Gehäuse
Stromversorgung: Eingebaute Lithiumbatterie 7,8AH; Ladegerät: AC 220V
Betriebstemperatur: -10℃ bis 50℃
Relative Luftfeuchtigkeit: ≤90% (nicht kondensierend)
Gewicht / Abmessungen: 6,5 kg; 318 × 280 × 204 mm

Funktionen

• Eine Verbindung reicht aus, um sowohl Direktwiderstands- als auch Übersetzungsverhältnis-Tests durchzuführen, wodurch die Vorbereitungszeit reduziert wird.
• Direktwiderstandsmodus: automatische Dreiphasenprüfung der Wicklungen Yn, Y und △ mit Berechnung der Dreiphasen-Unwucht; Maximalstrom 20A für Messungen sehr niedriger Widerstände an Niederspannungswicklungen.
• Übersetzungsverhältnis-Modus: unterstützt Prüfungen an Dreiphasen-, Einphasen- und Z-Typ-Transformatoren, PT/CT-Verhältnis- und Polaritätsprüfungen sowie Blindtest-Funktion.
• Vielzahl kabelgebundener und kabelloser Schnittstellen zur einfachen Funktionserweiterung und Datenübertragung.
• Embedded Linux OS mit Dual-Core A7+M4-Architektur für sichere, reaktionsschnelle Bedienung und Echtzeitmessungen.
• Industrielles 7-Zoll-Display und integrierte Ladefunktion für den Feldeinsatz.

Technische Spezifikationen

• Modell: UHV-323
• Funktionen: Direktwiderstand (winding DC resistance); Übersetzungsverhältnis (turns ratio); Energieeffizienzniveau
• Ausgangsströme Direktwiderstand: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
• Messbereiche Direktwiderstand: 0,5mΩ–50kΩ je nach Bereich
• Genauigkeit Direktwiderstand: ±(Ablesung × 0,2% + 2 Ziffern)
• Messbereich Übersetzungsverhältnis: 0,9–10000; Genauigkeit und Auflösung siehe oben
• Stromversorgung: Eingebaute Lithiumbatterie 7,8AH; Ladegerät: AC 220V
• Betriebstemperatur: -10℃ bis 50℃
• Relative Luftfeuchtigkeit: ≤90% (nicht kondensierend)
• Gewicht / Abmessungen: 6,5 kg; 318 × 280 × 204 mm
