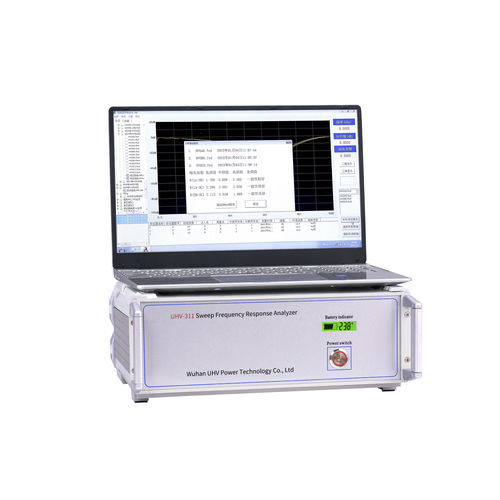

Frequenzganganalysator UHV-311

Überwachungfür Maschinenüberwachungfür Tests

Übersicht
Kerntechnologie: DDS-basierte digitale Hochgeschwindigkeits-Frequenzabtastung. Messmodi: Linearer Sweep und segmentierter Sweep. Steuerarchitektur: Embedded-Mikroprozessor mit MIL-spec Stabilitätskomponenten. Gerät für FRA-Messungen (Frequency Response Analysis) vor Ort zur Bewertung der Wicklungsintegrität von Transformatoren.

Produktparameter
Setzt interne FRA-Algorithmen ein, um Wicklungscharakteristika mit hoher Auflösung zu messen und so mechanische Deformationen (Verformung, Ausbeulung, Verschiebung, Neigung) sowie elektrische Fehler (Windungsschlüsse, Phasen-zu-Phase-Kontaktfehler) zu erkennen. Nicht-invasives Prüfverfahren minimiert Eingriffe vor Ort und vermeidet Zerlegung des Transformators.

Technische Parameter
Linearer Sweep-Frequenzbereich: 1 kHz – 1 MHz
Segmentierte Sweepbereiche: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
Amplitudenbereich: -100 dB – +20 dB
Amplitudenmessgenauigkeit: ±1 dB (+20 dB bis -60 dB); ±2 dB (-60 dB bis -100 dB)
Sweep-Genauigkeit: 0.01%
Signal-Eingangsimpedanz: 1 MΩ
Signal-Ausgangsimpedanz: 50 Ω
In-phase Test-Wiederholbarkeit: 99,5%
Geräteabmessungen (L × B × H): 300 × 340 × 120 mm
Verpackungskoffer (L × B × H): 310 × 400 × 330 mm
Gewicht: 10 kg

Hauptmerkmale

• Fortschrittlicher DDS-Kern: dediziertes digitales Hochgeschwindigkeits-Scanning für präzise FRA im Bereich 0–1 MHz.
• Hochwertiges Erfassungssystem: SoC-gesteuerte Architektur mit dualem 16-Bit A/D-Sampling, Wiederholbarkeit ≥99,5%.
• Doppelter Sweep-Betrieb: linearer und segmentierter Sweep, kompatibel mit nationalen Normen (GB/T 1094.18).
• Nicht-invasives Prüfprotokoll: nur Abtrennung der Sammelschiene erforderlich; Zerlegung des Transformators entfällt.

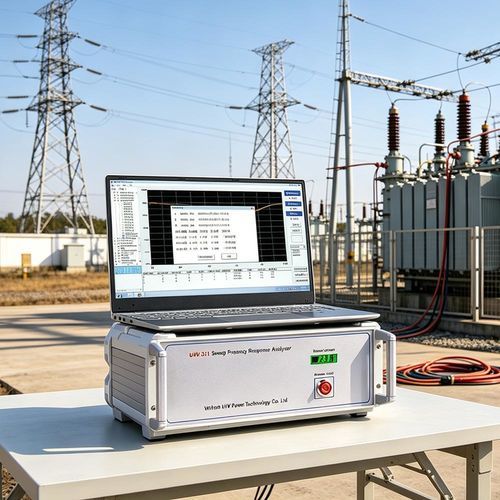

• Ergonomischer Feldeinsatz: messunsensible Anschlusskonfiguration für sicheren Betrieb auf dem Transformatorbehälter.
• Normgerechte Ausgabe: wählbare Achsenskalierung (linear oder logarithmisch).
• Intelligente Signalsteuerung: softwaregestützte Auto-Range ±10 V-Ausgang mit adaptiver Abtastrate.
• Hochauflösendes Scanning: konfigurierbare Auflösungsschritte (0,25 / 0,5 / 1 kHz) für detaillierte Spektralanalyse.
• KI-gestützte Diagnose: historischer Vergleich anhand von 6 Kurven, automatische Parameterberechnung und Wicklungsdeformationsdiagnose mit expertenähnlichen Schlussfolgerungen.
• Automatisierte Berichterstellung: Umgebungsparameter-Logging, Messdatenarchivierung und Erstellung von Word-/PDF-Farbberichten.

Technische Spezifikationen

• Modell: UHV-311
• Linearer Sweep-Frequenzbereich: 1 kHz – 1 MHz
• Segmentierte Sweepbereiche: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
• Amplitudenbereich: -100 dB bis +20 dB
• Amplitudenpräzision: ±1 dB (+20 dB bis -60 dB); ±2 dB (-60 dB bis -100 dB)
• Sweep-Genauigkeit: 0.01%
• Eingangsimpedanz: 1 MΩ
• Ausgangsimpedanz: 50 Ω
• In-phase Wiederholbarkeit: 99,5%
• Geräteabmessungen (L×B×H): 300 × 340 × 120 mm
• Verpackungsabmessungen (L×B×H): 310 × 400 × 330 mm
• Gewicht: 10 kg
