Frequenzganganalysator UHV-310

für Stromnetzfür Teststragbar

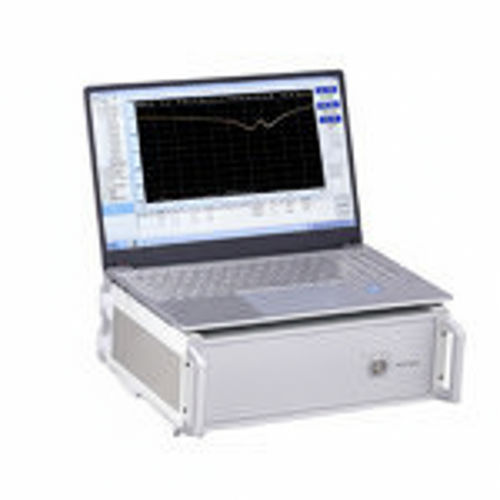

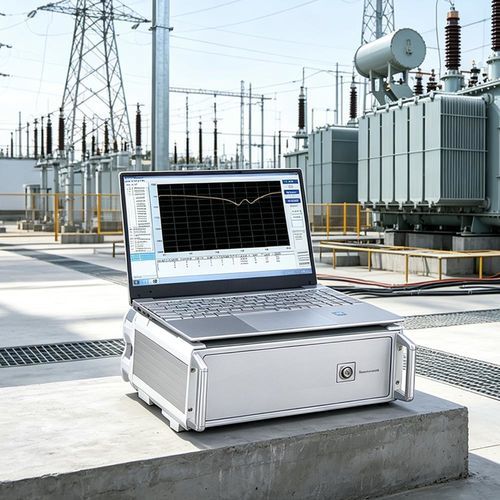

Der UHV-310 SFRA ist ein Sweep-Frequenzgang-Analysator bestehend aus Haupthost und Laptop, ausgelegt zur Erkennung interner Wicklungsfehler von Transformatoren mittels Frequency Response Analysis (FRA) mit linearem und segmentiertem Sweep bis 1 MHz.

Produktvorstellung
Das Gerät misst die charakteristischen Parameter der internen Transformatorwicklung und wendet FRA an, um Wicklungsverformungen, Ausbeulungen, Verschiebungen, Kippungen, Kurzschlüsse zwischen Windungen und Phasenfehler präzise zu identifizieren. Es eignet sich für Feld- und Laboruntersuchungen und integriert Laptop-Software mit automatischer Berichterstellung.

Technische Merkmale

• Hochgeschwindigkeits- und hochintegrierter Mikroprozessor für präzise Datenerfassung und Steuerung.
• Direkte USB-Schnittstelle für kabelgebundenen Datentransfer zum Laptop.
• Drahtlose Bluetooth-Konnektivität für Datenaustausch bei Feldmessungen.
• Fortschrittliche DDS-Digital-Sweep-Technik zur genauen Diagnose von Wicklungsverzerrungen, Ausbeulungen, Verschiebungen, Kippungen, Kurzschlüssen zwischen Windungen und Phasenfehlern.
• Dual-Kanal 16-Bit A/D-Akquisition mit hochauflösender dB-Messung zur Verbesserung der Signalgenauigkeit.
• Softwareeinstellbare Ausgangsamplitude, Spitzenausgang bis zu 10 V.
• Automatisierte Berichtserstellung: das System erzeugt Testberichte im elektronischen Word-Format.
• Hohe Messwiederholbarkeit: Wiederholrate der Phasenprüfungen über 99,5 % für dieselbe Wicklungsphase.
• Oberflächenbehandlungen der Leiterplatten für Beständigkeit gegen Feuchtigkeit und korrosive Gase.
• Flexible Messmodi: Unterstützung linearer und segmentierter Sweep-Modi, kompatibel mit gängigen technischen Methoden.
• Anzeigeoptionen für lineare und logarithmische Frequenzachsen zur Einhaltung nationaler Normen für Amplituden-Frequenz-Berichte.

Technische Daten / Spezifikationen

• Linearer Frequenz-Sweep-Messbereich: (1 kHz) ～ (1 MHz)
• Segmentierter Sweep-Frequenz-Messbereich: (0,5 kHz) ～ (1 MHz), unterteilt in Segmente:
  • (0,5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• Amplitudenbereich: (-100 dB) ～ (+20 dB)
• Amplitudenmessgenauigkeit: +20 dB ～ -60 dB: ±1 dB; -60 dB ～ -100 dB: ±2 dB
• Sweep-Genauigkeit: 0,01 %
• Signaleingangsimpedanz: 1 MΩ
• Signalausgangsimpedanz: 50 Ω
• Wiederholungsrate der In‑Phase‑Tests: 99,5 %
• Gehäuseabmessungen des Geräts: 300 × 340 × 120 mm
• Abmessungen Aluminium‑Transportkoffer: 310 × 400 × 330 mm
• Gewicht: 10 kg

Dokumentation

• Automatisch erzeugte Word‑Prüfberichte; Benutzerhandbuch und Kalibrierzertifikat als PDF auf Anfrage verfügbar.
