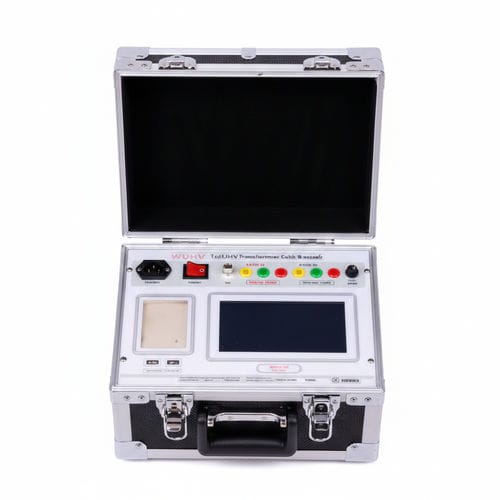

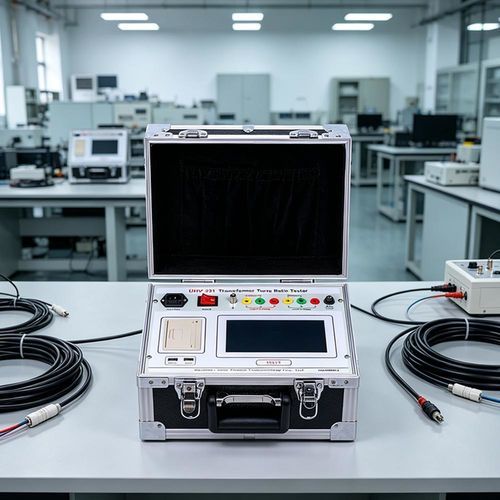

Digitaler Ratiometer UHV-331

für Transformator

Der UHV-331 Prüfgerät für Übersetzungsverhältnis ist ein tragbares Gerät zur Messung des Übersetzungsverhältnisses und der Wicklungs-/Vektorgruppe von Dreiphasentransformatoren, einschließlich Z‑verschalteter Einheiten. Es ist für den Einsatz im Feld und in Werkstätten vorgesehen, wenn schnelle, reproduzierbare Messungen und flexible Datenverwaltung erforderlich sind.

Produktmerkmale

• Geeignet für dreiphasige Transformatoren, einschließlich Z‑Anschlüssen (Nullverbindung).
• Zwei Ausgangsspannungsoptionen für Transformatoren mit hohem Nullfolge-/Nullstrom.
• Automatische Berechnung der Tap‑Position und Identifikation der Vektorgruppe.
• Schnelle Messung: Dreiphasenmessung in ca. 18 Sekunden.
• Sehr gute Reproduzierbarkeit und stabile Ergebnisse.
• Automatische Speicherung von bis zu 99 Messdatensätzen.
• Flexible Datenverarbeitung: Abruf, Drucken, Export auf USB, Löschung und Hochladen auf den PC.
• Schutzfunktionen bei Transformator-Kurzschluss und Wicklungs-Kurzschluss; Fehlerinformationen werden auf dem LCD angezeigt.
• Kompatibel mit PC‑Software zur vollständigen Prüfsteuerung und Datenverwaltung.
• Lieferung mit ausführlichem Benutzerhandbuch; kompaktes Design (etwas größer als ein A4‑Blatt), Gewicht Host: 6,9 kg.

Technische Daten / Spezifikationen

• Prüfbereich Übersetzungsverhältnis: 0.8～10000
• Gruppentestbereich (Vektor): 0～11
• Messgenauigkeit Übersetzungsverhältnis: class 0.1 (HV: 0.8～200)
• Messgenauigkeit Übersetzungsverhältnis: class 0.2 (HV: 200～1000)
• Messgenauigkeit Übersetzungsverhältnis: class 0.5 (HV: 1000～10000)
• Messgenauigkeit Übersetzungsverhältnis: class 0.2 (LV: 0.8～100)
• Auflösung des Übersetzungsverhältnisses: 0.0001
• Leistungsaufnahme: 220 V ±10 %, 50 Hz ±1 Hz
• Betriebstemperatur: -20℃ ～ 40℃
• Relative Luftfeuchtigkeit: ≤85 %, keine Kondensation
• Abmessungen (Host): 325 mm × 280 mm × 190 mm
• Gewicht (Host): 6,9 kg
