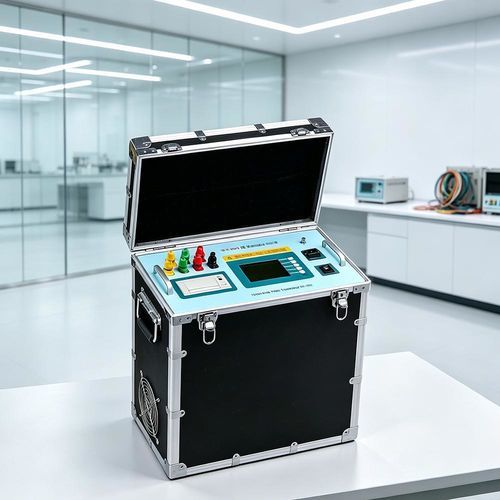

DC-Tester UHV-S10A

Widerstandfür integrierte Schaltungfür Transformator

Produktübersicht
Das Gerät liefert hohen Ausgangsstrom mit automatischer Stromauswahl für einfache Bedienung. Es verfügt über eine zuverlässige Schutzschaltung und ist in einem leichten Industrie‑Kunststoffgehäuse untergebracht, das den Transport erleichtert.

Produktparameter
Dieser schnelle DC‑Widerstandstester ist ein Gerät neuester Generation zur Messung des DC‑Widerstands von Transformatoren, optimiert für die gleichzeitige Messung der Dreiphasenwicklungen in leistungstarken Transformatoren. Er führt gleichzeitige Messungen aller drei Phasen durch und reduziert so die Messzeit vor Ort.

Technische Daten
Prüfströme (einphasig): 1A, 5A, 10A, 20A
Prüfströme (dreiphasig): 1A, 5A, 10A
Messbereiche (einphasig): 1A 10mΩ ～ 20Ω; 5A 1mΩ ～ 4Ω; 10A 1mΩ ～ 2Ω; 20A 1mΩ ～ 1Ω
Messbereiche (dreiphasig, pro Phase): 1A 10mΩ ～ 6Ω; 5A 1mΩ ～ 1Ω; 10A 1mΩ ～ 0,6Ω
Messgenauigkeit: ±(0,2% Full span ± 2 digits)
Maximale Auflösung: 0,1 mΩ
Daten­speicherkapazität: 150 Gruppen
Stromversorgung: AC 220V ±22V, 50Hz ±2Hz
Betriebsumgebung: Umgebungstemperatur 0°–40°C; relative Luftfeuchte ≤80%

Hauptmerkmale

• Gleichzeitige DC‑Widerstandsmessung der Dreiphasenwicklungen von Transformatoren für vollständige Tests in einem Durchgang.
• Kompatibel mit On‑load Tap Changers: keine Entladung vor der Schalthandhabung erforderlich, Messzeit ca. ein Drittel im Vergleich zur sequentiellen einphasigen Messung.
• Großes LCD‑Display mit klarer grafischer Oberfläche für intuitive Bedienung und einfache Parametereinstellung.
• Integrierter Panel‑Drucker und großer nichtflüchtiger Speicher zur Speicherung und zum Ausdrucken von Messergebnissen vor Ort.
• Stabile, schnelle Messwerte mit guter Reproduzierbarkeit — geeignet für Feldmessungen des DC‑Widerstands von Transformatoren.

Hinweise

• Beim Messen eines unbelasteten spannungsregulierenden Transformators warten Sie die vollständige Entladeanzeige ab, bevor Sie den Tap Changer umschalten.
• Wicklungen während der Messung nicht abklemmen.
• Bleiben Ladefortschrittsbalken und Stromanzeige stehen, kann der Widerstand des gemessenen Wicklungsabschnitts den Messbereich überschreiten; drücken Sie 'Exit', wählen Sie einen anderen Strombereich und versuchen Sie es erneut.
• Beim Austausch von Sicherungen oder Zubehörteilen nur Ersatzteile desselben Modells verwenden.

Technische Merkmale / Spezifikationen

• Modell: UHV‑S10A
• Funktion: Schnelle DC‑Widerstandsmessung von Transformatorwicklungen mit simultaner Dreiphasenmessung
• Prüfströme (einphasig): 1A, 5A, 10A, 20A
• Prüfströme (dreiphasig): 1A, 5A, 10A
• Messbereiche: siehe Abschnitt Technische Daten
• Genauigkeit: ±(0,2% Full span ± 2 digits)
• Auflösung: 0,1 mΩ
• Daten­speicher: 150 Gruppen
• Stromversorgung: AC 220V ±22V, 50Hz ±2Hz
• Betriebsbedingungen: 0°–40°C, relative Luftfeuchte ≤80%
• Anzeige: Großes grafisches LCD
• Optionen: Integrierter Frontdrucker, großer nichtflüchtiger Speicher
