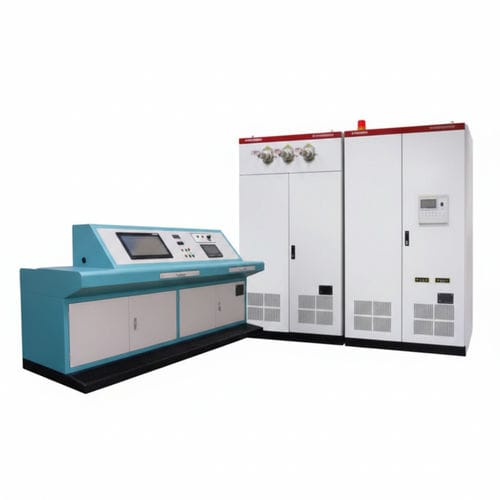

Prüfstand für Transformatoren UHV-315

festigkeitLeistungsfähigkeitLeistung

Übersicht
Der UHV-315 Prüfstand ist eine speziell entwickelte Prüfstation für elektrische Messungen an Leistungs- und Verteilungstransformatoren. Er bietet ein vollständiges Spektrum standardisierter Messungen und Erweiterungsmöglichkeiten über externe CT-Schnittstellen.

Funktionsanwendungen

• Leerlauf- und Lastkennlinienprüfungen von Leistungs- und Verteilungstransformatoren
• Gleichstrom-Widerstandsmessung der Wicklungen
• Prüfung des Übersetzungsverhältnisses (TTR) und der Wicklungsgruppe
• Netzfrequenz-Spannungsfestigkeitsprüfungen (AC withstand)
• Externer CT-Anschluss und reservierte Transformatoranschlüsse zur Kapazitätserweiterung

Messverfahren

• Messmodul vollständig MCU-gesteuert mit synchroner Abtastung
• Automatische Verarbeitung der Abtastdaten zur Vermeidung manueller Rechenfehler
• Digitale Anzeige der Messergebnisse in Echtzeit

Produktmerkmale

• Großes hintergrundbeleuchtetes LCD mit intuitiver, menügesteuerter Bedienoberfläche
• Unterstützt vollständige Prüfprogramme für Transformatoren bis 2500 kVA: DC-Widerstand, Übersetzungsverhältnis, Leerlauf-/Lastverluste und Spannungsfestigkeitsprüfungen
• Direktanzeige digital/analog von Spannung, Strom und Leistung sowie lokale Druckausgabe der Prüfergebnisse
• Akustische und visuelle Überstromalarme während Spannungsfestigkeitsprüfungen und programmierbare Zeitfunktionen für automatische Prüfabfolgen
• Ausgelegt für Erweiterung über externen CT-Anschluss und reservierte Transformatoranschlüsse

Technische Daten / Spezifikationen

• Modell: UHV-315
• Geltende Normen: GB/T4776, GB/T5169, GB/4285-1993 (u. a.)
• Unterstützte Prüfungen: Leerlauf-/Lastkennlinie, DC-Widerstand, Übersetzungsverhältnis, Wicklungsgruppentest, Netzfrequenz-Spannungsfestigkeit
• Maximale Transformatorleistung: bis zu 2500 kVA
• Messsteuerung: MCU-gesteuerte synchrone Abtastung und automatische Datenverarbeitung
• Anzeige: großes hintergrundbeleuchtetes LCD, digitale Echtzeitanzeige
• Schnittstellen: externer CT-Anschluss und reservierte Transformatoranschlüsse
• Sicherheit/Steuerung: akustische/visuelle Überstromalarme, programmierbare Zeitsteuerung
• Dokumentation: Druckmöglichkeit für gemessene Parameter und Ergebnisse
