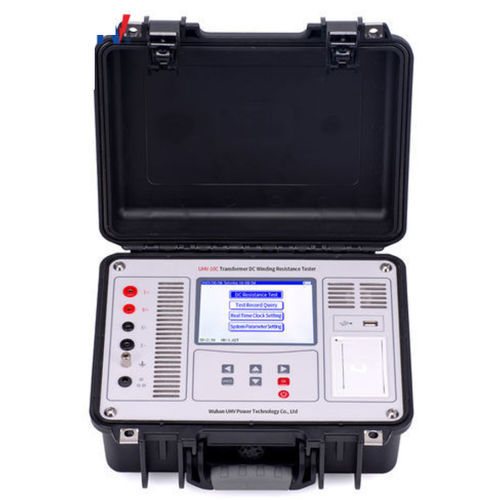

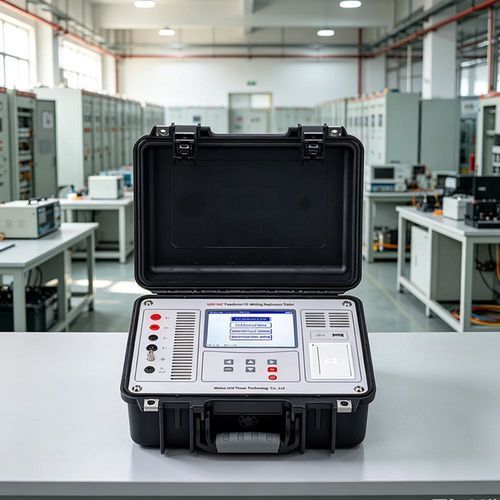

Sicherheitstester UHV-10C

Widerstandfür Statorwicklungenfür elektrische Ausrüstung

Produktübersicht
Eingebaute Lithium‑Batterie hoher Kapazität, kompakte, tragbare Bauform. Schnelle Messungen und hohe Genauigkeit. Mit Widerstand‑Temperatur‑Umrechnung (RT) für temperaturkorrigierte Werte.

Produktparameter
Dieses Gleichstrom‑Wicklungswiderstandsmessgerät wurde für den Feldeinsatz und Werkstattgebrauch an Transformatoren, Reaktoren und anderen induktiven Bauteilen sowie an leitfähigen/resistiven Proben (Schienen, Schaltkontakte) entwickelt. Die portable Bauweise mit integriertem Akku ermöglicht Messserien ohne Netzanschluss.

Technische Parameter
Direktwiderstandsmessung
Stromstufe | Messbereich | Stromstufe | Messbereich
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

Technischer Index
Genauigkeit: ±(Reading × 0.2% + 2 digits) | Maximale Auflösung: 0.1μΩ

Betriebsbedingungen und Erscheinungsbild
Stromversorgung: Eingebaute Lithium‑Batterie oder externes Ladegerät (Ladeeingang 100 ~ 240 VAC, 50/60 Hz)
Ladespannung/-strom: 16.8 V / ≤2 A | Ladezeit: ≈4 Stunden | Betriebsdauer pro Ladung: >8 Stunden
Gewicht Hauptgerät: 3,6 kg (ohne Prüfleitungen) | Abmessungen: 325 × 225 × 125 mm
Betriebstemperatur: -10℃ ~ 50℃ | Relative Luftfeuchte: ≤90% (keine Kondensation)

Funktionen

• Duale Stromversorgung: integrierter Lithium‑Akku oder adaptives 220 V AC‑Ladegerät für flexiblen Einsatz.
• Wählbare Ausgangsströme bis 10 A (≤10 A / 25 V) mit Auto‑Range für schnelle, sichere Messungen.
• Großer Messbereich: von 500μΩ bis 50 kΩ je nach gewählter Stromstufe.
• Widerstand‑Temperatur‑Umrechnung: integrierte RT‑Berechnung für temperaturkorrigierte Widerstandswerte.
• Umfassende Sicherheitsschutzfunktionen: Back‑EMF, Leerlauf, Stromausfall und Übertemperatur mit Alarmen.
• Sonnentablett‑lesbares 5,6" Industrie‑Farb‑LCD für den Außeneinsatz.
• Daten‑ und Berichtsfunktionen: lokaler Speicher und USB‑Export; Unterstützung für externe Drucker.

Vorsichtsmaßnahmen

• Das Leerlauf‑Regelwickel prüfen; der Leerlauf‐Tap‑Changer darf während der Messung oder vor der Entladung nicht geschaltet werden.
• Während der Messung oder Entladung nicht die Prüfleitungen entfernen oder den Netzschalter unterbrechen.
• Bei Transformatorprüfungen müssen die Wicklungen auf der nicht gemessenen Seite offen sein.

Eigenschaften / technische Spezifikationen

• Modell: UHV-10C
• Messstrombereiche: 10 A, 5 A, 1 A, 100 mA, 10 mA, 1 mA
• Widerstands‑Messbereiche: 500μΩ ~ 200mΩ; 10mΩ ~ 1Ω; 100mΩ ~ 20Ω; 10Ω ~ 200Ω; 50Ω ~ 2kΩ; 500Ω ~ 50kΩ
• Genauigkeit: ±(Reading × 0.2% + 2 digits)
• Maximale Auflösung: 0.1μΩ
• Stromversorgung: Eingebaute Lithium‑Batterie oder externes Ladegerät (100 ~ 240 VAC, 50/60 Hz)
• Ladespannung/-strom: 16.8 V / ≤2 A
• Ladezeit: ≈4 Stunden; Betriebsdauer: >8 Stunden pro Ladung
• Gewicht (Hauptgerät): 3,6 kg (ohne Prüfleitungen)
• Abmessungen (Hauptgerät): 325 × 225 × 125 mm
• Display: 5,6" Industrie‑Farb‑LCD (sonnenlichttauglich)
• Daten‑Schnittstellen: lokaler Speicher und USB‑Export; Druckerunterstützung
• Sicherheit: Schutzfunktionen gegen Back‑EMF, Leerlauf, Stromausfall und Übertemperatur mit Alarmen
