Kapazitätstester UHV-321

ImpedanzPhasenfolgeLeistung

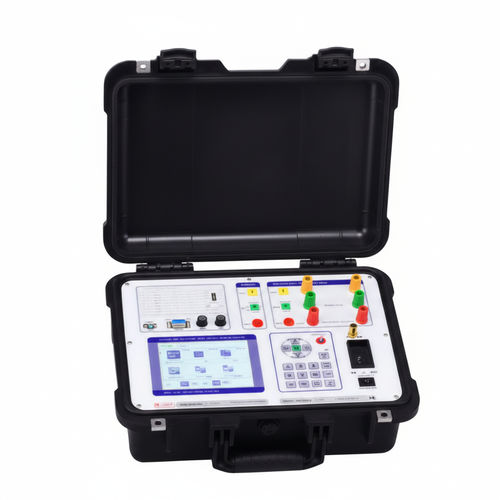

Der UHV-321 ist ein tragbares Prüfgerät zur Messung der Transformatorkapazität, der Leerlaufeigenschaften und der Kurzschlussverluste an Verteiltransformatoren.

Funktionen & Eigenschaften

• Kapazitätsmessung für Verteiltransformatoren (30kVA–31500kVA).
• Messung von Leerlaufverlusten und Kurzschlussverlusten.
• Harmonische Analyse mit Originalwellenform- und Balkendiagrammanzeige zur Bewertung mehrerer Harmonischer und der Gesamtharmonischen Verzerrung (THD).
• Automatische Überprüfung der Dreiphasenverdrahtung mit Dreiphasen-Strom‑Spannungs‑Vektordiagramm bei Dreiphasentests.
• Mehrere Korrekturmechanismen: Wellenformkorrektur, Temperaturkorrektur, Korrektur für nicht-nominelle Spannung/Strom und Kalibrierungskorrektur zur Verbesserung der Messgenauigkeit vor Ort.
• Automatischer Bereichswechsel für Strom- und Spannungsmessungen (0–100A; Leitungs­spannung 0–750V / Phasenspannung 0–450V).

Anwendungen / Einsatzbereiche

• Feldmessungen und Abnahmeprüfungen von Verteiltransformatoren: Kapazitätsprüfung, Leerlauf‑ und Kurzschlussverlustanalyse.
• Auswertung der Netzqualität vor Ort mittels Harmonikanalyse.
• Geeignet für Netzwartungsteams, Inbetriebnahme und Werksprüfungen, die Korrekturfunktionen und automatische Bereichswahl erfordern.

Fehlerbehebung — häufige Probleme

• Kein Display beim Einschalten: Sicherungsfach AC 220V prüfen und Sicherung bei Bedarf ersetzen.
• Bildschirm wird plötzlich schwarz: Reset-Taste drücken und Gerät neu starten.
• Mess‑ oder Rechenergebnisse fehlerhaft: externe Verdrahtung, Bedienfehler oder falsche Verdrahtungswahl prüfen sowie konfigurierte Parameter kontrollieren.
• Spannungs‑ oder Stromanzeige null: prüfen, ob die Messsicherung für den Strombereich durchgebrannt ist.

Qualitätssicherung & Service

• Begrenzte Garantie und Wartungsservice durch den Hersteller.
• Kostenlose Wartung während der Garantiezeit; außerhalb der Garantie fallen Wartungsgebühren an.
• Weitere Informationen zu Garantiefrist und Kontaktdaten in der Produktdokumentation.

Technische Daten

• Kapazitätsmessbereich: 30kVA ~ 31500kVA
• Strommessbereich: 0 - 100A (automatische Bereichswahl)
• Strommessgenauigkeit: ±(0,2% + 3 Ziffern)
• Spannungsmessbereich: Leitungs‑spannung 0 - 750V; Phasenspannung 0 - 450V (automatische Bereichswahl)
• Spannungsmessgenauigkeit: ±(0,2% + 3 Ziffern)
• Isolationswiderstand: > 100 MΩ
• Leckstrom: < 3.5 mA
• Spannungsfestigkeit: Stromanschluss am Chassis hält 1500V stand; externe Transformatoren können den Messbereich erweitern
• Frequenzbereich: 40 ~ 65 Hz (Genauigkeitsklasse 0.2)
• Netzeingang: AC 220V ± 10%
