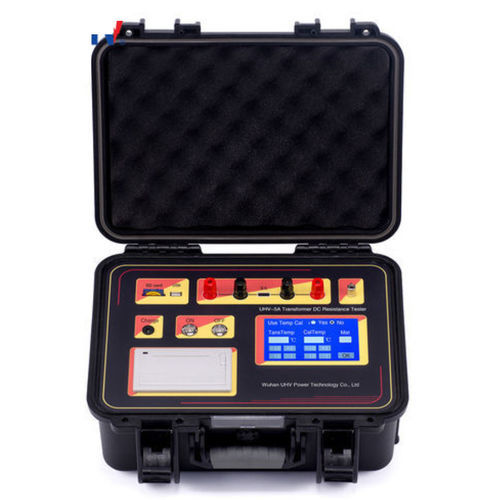

Sicherheitstester UHV-5A

WiderstandNiederohmfür elektrische Ausrüstung

Übersicht
Tragbares Instrument zur Messung des Gleichstrom-Wicklungswiderstands von Transformatoren und induktiven Lasten. Verwendet stromquellenbasierte Kompensationsmethode und Vierleiter-Messung (Kelvin), um Messfehler durch Leitungs-/Kontaktwiderstände zu eliminieren. Integrierte Überspannungsschutzfunktionen, wiederaufladbare Lithium‑Ion‑Batterie für den Außeneinsatz und hohe Ausgangsstromfähigkeit für präzise, reproduzierbare Messungen.

Produktparameter
Typ: integrierter Handgriff/tragbar
Abmessungen: 260 mm × 160 mm × 80 mm
Gewicht: 3 kg
Batterie: eingebaute wiederaufladbare DC-Lithium‑Ion‑Batterie
Ladegerät: Eingang AC 220 V (50±1) Hz — Ausgang DC 29,4 V
Betriebstemperatur: -10 °C bis 45 °C
Relative Luftfeuchtigkeit: ≤85% RH (keine Kondensation)
Maximale Höhe: ≤2000 m
Maximale Ausgangsleistung: 100 W (5 A; Leerlaufspannung ≈20 V)

Funktionen

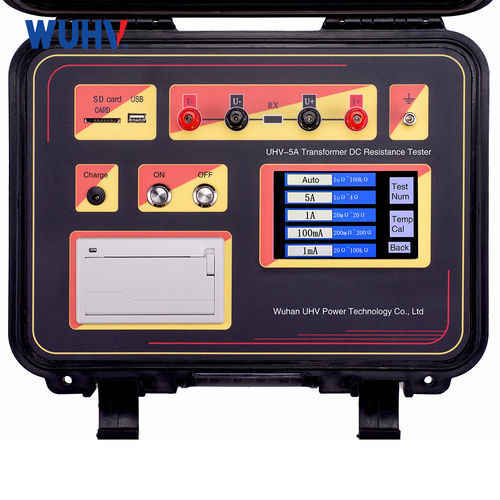

• Display: 5,0-Zoll Farb-Touch-LCD (chinesische Oberfläche; Englisch auf Anfrage)
• Speicher: bis zu 1.000 Prüfdaten
• Messmodus: eingebaute Hochkapazitäts-Lithiumbatterie für DC-Versorgung — geeignet für Außeneinsätze
• Stromoptionen: fünf automatische Stromstufen (u. a. 5 A)
• Hohe Genauigkeit: Genauigkeit 0,2% ± 2 Ziffern
• Messbereich: 1 μΩ bis 100 kΩ; Auflösung 0,1 μΩ
• Drucken: integrierter Hochgeschwindigkeits-Mikrothermodrucker für Echtzeit-Ausdrucke
• Dateiverwaltung: USB-Massenspeichermodus für direkte Kopie der Prüfdateien
• Parameter-Einstellungen: konfigurierbare Felder — Nummer, Material, geprüfte Wicklungsphase, Wicklungstemperatur und konvertierter Temperaturwert
• Automatische Abschaltung: Abschaltung nach 3 Minuten Inaktivität
• Stromanzeige: Batteriestand wird beim Einschalten angezeigt
• Niedriger Batteriestand: Warnung und kontrollierte Abschaltung zum Schutz der Batterie

Zusätzliche Hinweise
Messmethode: Vierleiter-Messung (Kelvin) zur Eliminierung von Leitungs-/Kontaktwiderstandseinflüssen. Schutzfunktionen: integrierter Überspannungsschutz und umfassende Schutzfunktionen zur Gewährleistung der Sicherheit und Reproduzierbarkeit im Labor und vor Ort.

Technische Spezifikationen

• Modell: UHV-5A
• Typ: integrierbar/tragbar
• Abmessungen: 260 mm × 160 mm × 80 mm
• Gewicht: 3 kg
• Stromversorgung: eingebaute wiederaufladbare DC-Lithium‑Ion‑Batterie; Ladegerät Eingang AC 220 V (50±1) Hz, Ausgang DC 29,4 V
• Betriebstemperatur: -10 °C bis 45 °C
• Relative Luftfeuchtigkeit: ≤85% RH (keine Kondensation)
• Maximale Höhe: ≤2000 m
• Maximale Ausgangsleistung: 100 W (5 A; Leerlaufspannung ≈20 V)
• Messbereich: 1 μΩ bis 100 kΩ; Auflösung 0,1 μΩ
• Genauigkeit: 0,2% ± 2 Ziffern
• Display: 5,0-Zoll Farb-Touch-LCD
• Speicher: bis zu 1.000 Datensätze
• Stromstufen: fünf automatische Einstellungen
• Drucker: integrierter Hochgeschwindigkeits-Mikrothermodrucker
• PC-Schnittstelle: USB-Massenspeichermodus für direkte Datei-Kopie
• Schutzfunktionen: Überspannungsschutz und umfassende Sicherheitsfunktionen
