Widerstandstester UHV-10A

DurchgangNiederohmfür Transformator

Produktübersicht

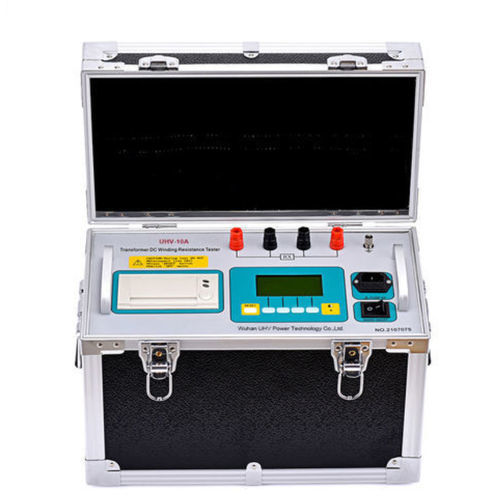

Der UHV-10A ist ein Prüfgerät zur Messung des Gleichstrom-Wicklungswiderstands, ausgelegt für Transformatorwicklungen und leistungsstarke induktive Verbraucherteile. Durch fortschrittliche Leistungs- und Messtechnik werden Prüfzeiten und Bedienaufwand reduziert, wobei genaue und reproduzierbare Messwerte in einem kompakten Gerät bereitgestellt werden.

Produktmerkmale

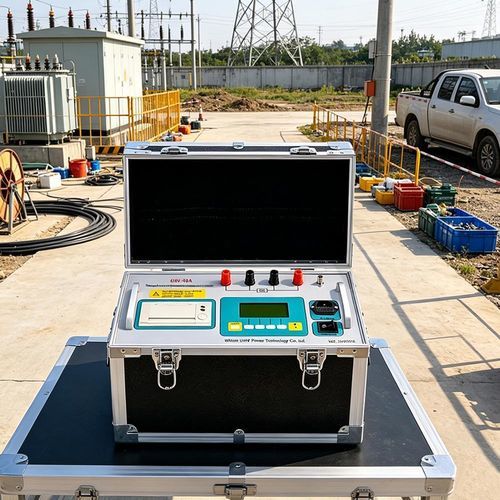

• Kompaktes, leichtes Design für Einsatz vor Ort und im Labor.
• Menüführung in Chinesisch und Englisch für eine intuitive Bedienung.
• Schnelle Messzyklen mit stabilen, reproduzierbaren Ergebnissen.
• Automatische Entladefunktion und Entladeanzeige zur Reduzierung von Fehlbedienung und zur Erhöhung der Sicherheit.
• Datenspeicher für bis zu 255 Messungen; maximale Auflösung 0,1 μΩ.

Technische Parameter

• Modell: UHV-10A
• Prüfströme: 1 mA, 10 mA, 1 A, 5 A, 10 A
• Messbereiche: 1 mA: 10 Ω–20 kΩ; 10 mA: 1 Ω–2 kΩ; 1 A: 10 mΩ–20 Ω; 5 A: 1 mΩ–4 Ω; 10 A: 1 mΩ–2 Ω
• Messgenauigkeit: ±(0,2% vom Messbereich ± 2 Stellen)
• Datenspeicher: 255 Messdatensätze
• Anzeige: LCD, Widerstandsanzeige 4½ Stellen
• Maximale Auflösung: 0,1 μΩ
• Netzversorgung: AC 220 V ±22 V, 50 Hz ±2 Hz (Sicherung 5 A)
• Max. Leistungsaufnahme: 300 W (bei 10 A Prüfstrom)
• Umgebungsbedingungen: Umgebungstemperatur 0°–40° C; relative Luftfeuchte ≤ 80%
• Abmessungen: 400 × 200 × 280 mm
• Gewicht: 9 kg (ohne Zubehör)

Transport / Lagerung / Handhabung
Für den Transport geeignete Verpackungskisten und Dämpfungsmaterialien verwenden, um Beschädigungen zu vermeiden. Gerät ohne Holzkisten nicht stapeln; bei Verwendung der Apparateverpackung ist die maximale Stapelhöhe zwei Lagen. Frontplatte während des Transports nach oben ausrichten. Im Innenbereich trocken, staubfrei, belüftet und ohne korrosive Gase lagern; feuchtigkeitshemmende Materialien unter dem Gerät verwenden.

Kundendienst
Einjährige Gesamtgarantie mit lebenslanger Wartung. Bei Qualitätsmängeln innerhalb der Garantiezeit wird kostenlose Wartung angeboten. Bei durch unsachgemäße Bedienung verursachten Schäden sind bevorzugte Serviceleistungen möglich.
