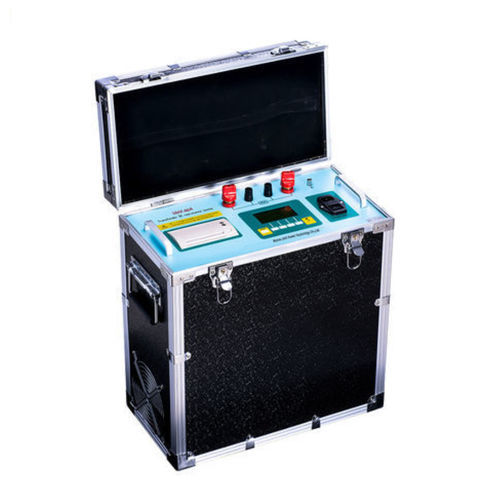

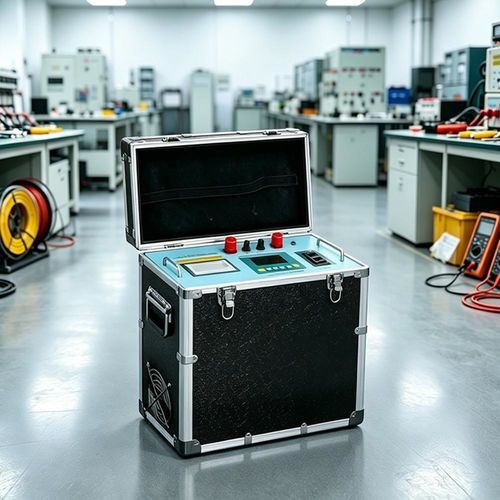

Milliohmmeter für Transformatoren UHV-40A

digitaltragbar

Produktübersicht
Kompaktes, leichtes Gleichstrom-Wicklungswiderstandsprüfgerät für Transformatorwicklungen und leistungshochinduktive Anlagen. Intuitive Menüführung, schnelle und reproduzierbare Messungen mit Laborpräzision (±0,2% Vollausschlag ±2 Stellen) und 0,1 μΩ Auflösung.

Produktparameter
Entwickelt für Transformatorübergaben, Revisionen und Wartung von Abgriffen. Mehrere Prüfströme, interner Datenspeicher und tragbares Gehäuse für Feld- und Werkstattanwendungen.

Technische Parameter
Prüfströme: 2,5 A, 5 A, 10 A, 20 A, 40 A
Messbereiche: 2,5 A: 10 mΩ–8 Ω; 5 A: 1 mΩ–4 Ω; 10 A: 1 mΩ–2 Ω; 20 A: 1 mΩ–1 Ω; 40 A: 1 mΩ–500 mΩ
Messgenauigkeit: ±(0,2% Vollausschlag ±2 Stellen)
Datenspeicher: 255 Einträge
Anzeige: LCD, Widerstandsanzeige 4½ Stellen
Auflösung: 0,1 μΩ
Netzversorgung: AC 220 V ±22 V, 50 Hz ±2 Hz (Sicherung 10 A)
Max. Leistungsaufnahme: 1200 W (bei 40 A)
Arbeitsumgebung: 0 °C bis 40 °C; relative Luftfeuchte ≤ 80 %
Abmessungen: 440 × 230 × 490 mm
Gewicht: 20 kg (ohne Zubehör)

Besonderheiten

• Kompakt und leicht für den Einsatz vor Ort und in der Werkstatt.
• Übersichtliches Menü für einfache Prüfabläufe.
• Schneller Messzyklus mit stabilen, reproduzierbaren Messwerten.
• Automatische Entlade- und Entladeanzeigefunktionen zur Reduzierung von Bedienfehlern und zur Erhöhung der Sicherheit.

Hinweise

• Nach Messung induktiver Lasten dürfen die Messleitungen nicht sofort abgezogen werden; warten Sie, bis die Entladeanzeige des Geräts abgeschlossen ist, um induktive Entladungen zu vermeiden.
• Bei belastungsfreien Abgriffen dürfen während der Messung keine Abgriffumschaltungen vorgenommen werden.
• Fällt die Stromversorgung während einer Messung aus, startet das Gerät die automatische Entladung; warten Sie mindestens 30 Sekunden, bevor Sie die Leitungen entfernen.
• Kurzschließen Sie während der Messung keine anderen ungeprüften Wicklungen gegen Erde, da dies den Magnetisierungsprozess verlangsamt und die Zeit bis zur Stabilisierung der Messwerte verlängert.
• Überprüfen Sie vor dem Einschalten die Netzspannung: AC 220 V ±10% 50 Hz.
• Stellen Sie sicher, dass das zu prüfende Gerät spannungsfrei ist und von anderen stromführenden Geräten getrennt ist.
• Das Gehäuse muss während der Prüfung zuverlässig geerdet sein.
• Platzieren Sie keine fremden Gegenstände auf oder in der Nähe des Bedienfelds während der Prüfung.
• Beim Austausch von Sicherungen und Zubehörteilen verwenden Sie dieselben, für das Gerät vorgesehenen Typen.
• Schützen Sie das Gerät vor Feuchtigkeit und Öl.

Eigenschaften / technische Spezifikationen

• Modell: UHV-40A
• Prüfströme verfügbar: 2,5 A, 5 A, 10 A, 20 A, 40 A
• Messbereiche nach Strom: 2,5 A (10 mΩ–8 Ω); 5 A (1 mΩ–4 Ω); 10 A (1 mΩ–2 Ω); 20 A (1 mΩ–1 Ω); 40 A (1 mΩ–500 mΩ)
• Messgenauigkeit: ±(0,2% Vollausschlag ±2 Stellen)
• Auflösung: 0,1 μΩ
• Anzeige: LCD, 4½ Stellen
• Datenspeicher: 255 Einträge
• Versorgung: AC 220 V ±22 V, 50 Hz ±2 Hz (Sicherung 10 A)
• Max. Leistungsaufnahme: 1200 W (bei 40 A)
• Betriebstemperatur: 0 °C bis 40 °C; relative Luftfeuchte ≤ 80 %
• Abmessungen: 440 × 230 × 490 mm
• Netto-Gewicht: 20 kg (ohne Zubehör)
