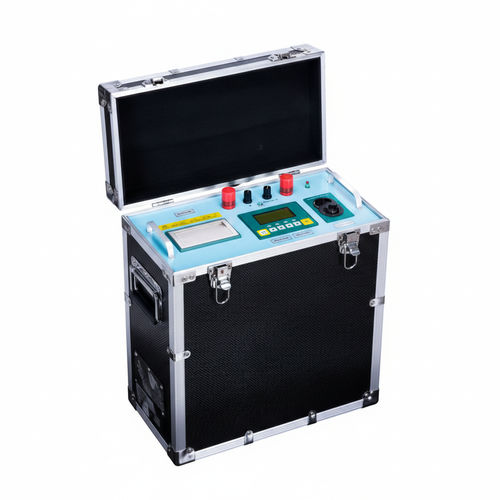

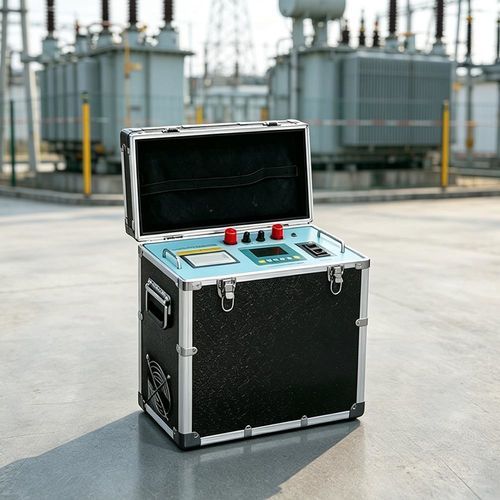

Tester für Transformator UHV-20A

HochspannungNiederohmtragbar

Der UHV-20A ist ein tragbarer DC-Wicklungswiderstandstester zur Messung des Gleichstromwiderstands von Transformatorwicklungen und Hochspannungsreaktoren. Er liefert schnelle, reproduzierbare Messwerte und vereint mehrere Schutz- und Entladefunktionen für Abnahmeprüfungen, Wartung und Stufenschalteranpassungen.

Produktmerkmale

• Kompakt und tragbar: reduzierte Abmessungen und Gewicht für den Einsatz vor Ort.
• Einfache Bedienung: intuitive Steuerung für effiziente Prüfabläufe.
• Schnelle, präzise Messungen: Hochgeschwindigkeitsmessung mit stabilen, reproduzierbaren Ergebnissen.
• Erweiterte Sicherheit: automatische Entladung und Entladungsanzeige sowie Schutz gegen Gegen-EMK, Unterbrechung und Stromausfall.

Transport und Lagerung

• Transport: Verwenden Sie Holzkisten und Polstermaterial, um Schäden zu vermeiden; wenn keine Holzkisten verwendet werden, nicht willkürlich stapeln — maximale Verpackungslagen: zwei; das Bedienfeld sollte während des Transports nach oben zeigen.
• Lagerung: Gerät in einem trockenen, sauberen und belüfteten Raum ohne korrosive Gase lagern; eine feuchtigkeitshemmende Unterlage unter dem Gerät anbringen; zufälliges Stapeln ohne Holzverpackung vermeiden.

Anwendungsgebiete

• Abnahmeprüfungen, Wartung und Stellungsanpassung von Leistungstransformatoren und hochspannungsindu ktiven Geräten.

Charakteristiken / Technische Spezifikationen

• Modell: UHV-20A
• Messstrom: 1 A, 5 A, 10 A, 20 A
• Messbereich: 1 A: 10 mΩ ~ 20 Ω; 5 A: 1 mΩ ~ 4 Ω; 10 A: 1 mΩ ~ 2 Ω; 20 A: 1 mΩ ~ 1 Ω
• Genauigkeit: ±0,2 % (voller Bereich)
• Daten-Speicher: 255 Datensätze
• Anzeige: LCD; Widerstands-Anzeige: 4 1/2 Stellen
• Maximale Auflösung: 0,1 mΩ
• Stromversorgung: AC 220 V ±22 V, 50 Hz ±2 Hz (Sicherung 5 A)
• Maximale Leistungsabgabe: 300 W (Prüfstrom: 10 A/Stunde)
• Arbeitsumgebung: Temperatur 0 ℃ ~ 40 ℃; relative Luftfeuchte ≤ 80 % RH
• Abmessungen: 200 × 400 × 280 mm
• Gewicht: 6 kg (inkl. Zubehör)
