Impedanztester UHV-370

SpannungPhasenFunktion

Produktübersicht

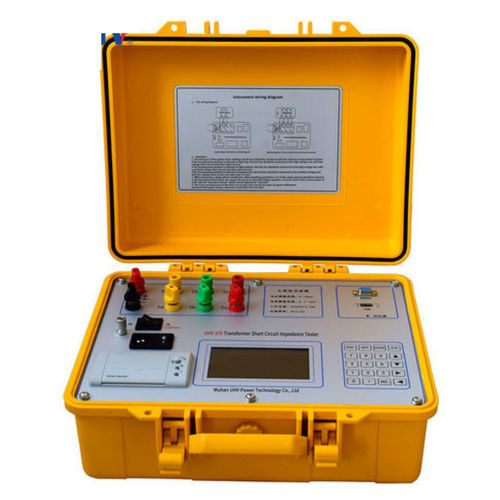

Das UHV-370 ist ein tragbares Kurzschlussimpedanz-Messgerät für Transformatoren, entwickelt für die schnelle Vor-Ort-Erkennung von Wicklungsverformungen und die Messung der Kurzschlussimpedanz. Es bietet weite Messbereiche für Spannung und Strom, ein 7,0-Zoll-Touchdisplay sowie eine integrierte hochpräzise Uhr für intuitive Bedienung und zeitgestempelte Ergebnisse.

Produktparameter
Das Gerät arbeitet mit Primäranschluss und benötigt keinen externen Spannungsregler. Nach Eingabe der Prüfparameter startet das Gerät die automatische Dreiphasenprüfung und berechnet den Impedanzfehlerprozentsatz pro Phase, sodass der Zustand der Wicklungen schnell bewertet werden kann.

Technische Parameter
Spannungsmessbereich: 5~400 V
Strommessbereich: 0,1~20 A
Messgenauigkeit: 0,2 d
Versorgungsspannung: AC 220 V ±10%
Netzfrequenz: 50 Hz
Betriebstemperatur: -10 ℃ bis 50 ℃
Umgebungsluftfeuchte: ≤85% RH
Nettogewicht: 6 kg

Funktionen

• Netzversorgung AC 220 V; versorgt automatisch die Wicklungen AB, BC und CA und erfasst Phasendaten simultan.
• Automatische Dreiphasenprüfung mit Primäranschluss (keine inverse Verdrahtung mit Prüfleitungen erforderlich).
• Unterstützt Einphasen- und Dreiphasentests mit manuellem oder automatischem Betrieb.
• Automatische Anpassung des Ausgangsstroms an die Impedanzgrenzen des Prüfobjekts.
• Messungen ohne externen Spannungsregler möglich.
• Messung der Nullsequenzimpedanz.
• Unterstützung von Induktivitätsmessungen.
• 7,0-Zoll-Touch-LCD mit On-Screen-Hinweisen und chinesischem Menü zur vereinfachten Bedienung.
• Druck- und Speicherfunktionen; kompakte und leichte Bauweise für den Feldeinsatz.

Technische Spezifikationen

• Modell: UHV-370
• Spannungsmessbereich: 5~400 V
• Strommessbereich: 0,1~20 A
• Messgenauigkeit: 0,2 d
• Versorgung: AC 220 V ±10%
• Frequenz: 50 Hz
• Betriebstemperatur: -10 ℃ bis 50 ℃
• Umgebungsluftfeuchte: ≤85% RH
• Nettogewicht: 6 kg
• Display: 7,0-Zoll-Touchscreen mit On-Screen-Hinweisen
• Integrierte hochpräzise Uhr zur Zeitstempelung der Messungen
• Funktionen: automatische Dreiphasenprüfung (Primäranschluss), Ein-/Dreiphasentests, automatische Berechnung des Impedanzfehlerprozentsatzes, Messung der Nullsequenzimpedanz und Induktivität, automatische Stromregelung, Drucken und Speichern

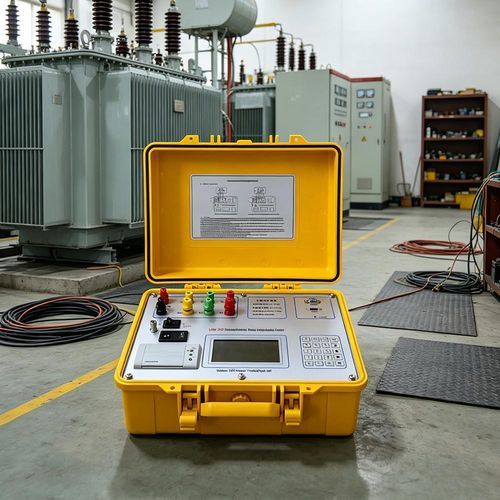

• Anwendung: schnelle Vor-Ort-Erkennung von Wicklungsverformungen und Messung der Kurzschlussimpedanz von Transformatoren
