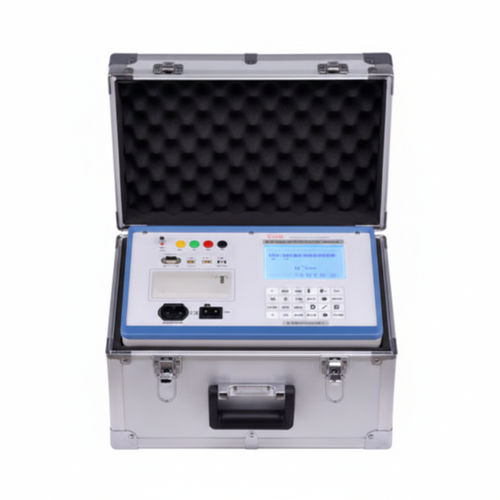

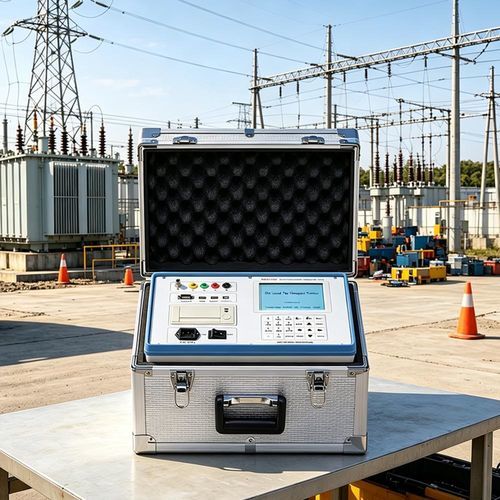

Phasentester UHV-4000

elektrischWiderstandfür Transformator

Der UHV-4000 ist ein tragbarer Laststufenschaltertester (OLTC) zur Feldprüfung und Analyse von Transformator-Laststufenschaltern. Er erfasst Übergangswellenformen, Übergangszeiten, momentane Übergangswiderstände und die dreiphasige Synchronisation und liefert klare grafische und textuelle Resultate für technische Diagnosen.

Hauptmerkmale

• Vertikales Chassis-Design für kompakte, leichte Portabilität und einfachen Transport im Außeneinsatz.
• 5,7" hintergrundbeleuchtetes LCD mit Weittemperaturfähigkeit für gute Ablesbarkeit im Freien.
• Integrierter PC-104 Industriecontroller für Hochgeschwindigkeits-Datenverarbeitung und lokalen Speicher.
• Eingebaute präzise Konstantstromquelle mit vollständiger Schutzschaltung für zuverlässige Widerstandsmessungen.
• Hochgeschwindigkeits-Mehrkanal-Datenerfassung (6 Kanäle) sowie grafische und textuelle Ergebnisdarstellung.
• Integrierte T9-Eingabemethode zur schnellen Eingabe von Stationsnamen, Kennungen und Symbolen.
• Unterstützung für USB-Flashspeicher und USB-Datensynchronisation für flexiblen Datentransfer und Backup.
• Baumstrukturierte Datenspeicherung (nach Stationsname, Nummer und Stufenposition) zur effizienten Verwaltung.
• Eingebauter Panel-Thermodrucker zur sofortigen Vor-Ort-Ausgabe von Berichten.

Technische Parameter / Spezifikationen

• Ausgangsstrom: ≥1 A, 3 Kanäle
• Datensampling-Kanäle: 6 Kanäle
• Sampling-Frequenz: 10 kHz/s
• Messbereich — Übergangswiderstand: 0,5 Ω – 20 Ω
• Messbereich — Übergangszeit: ≤250 ms
• Auflösung — Widerstand: 0,01 Ω
• Auflösung — Zeit: 0,1 ms
• Messgenauigkeit — Übergangswiderstand: ±(5% + 3 Digits)
• Messgenauigkeit — Übergangszeit: ±(0,1% + 1 Digit)
• Speicher: USB-Flash-Unterstützung; interner Speicher: 1 GB
• Abmessungen (Gehäuse): 350 mm × 230 mm × 200 mm
• Gewicht Host: 5 kg

Bedingungen für den Einsatz

• Umgebungstemperatur: -10 ℃ – 50 ℃
• Relative Luftfeuchte: ≤85% RH
• Betriebsspannung: AC 220 V ±10%
• Netzfrequenz: 50 ±1 Hz
