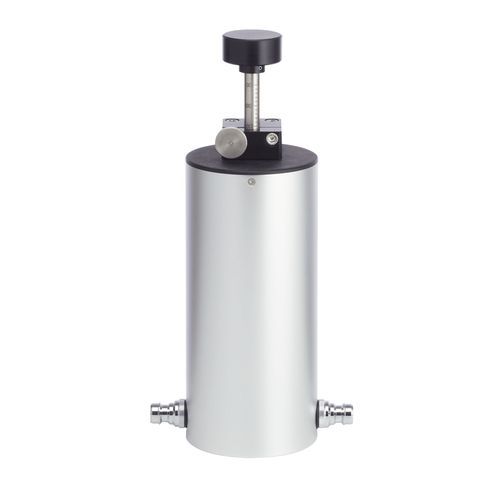

Kompensator AIM

Übersicht
Der Volumen- und Widerstandskompensator (VRC) ist darauf ausgelegt, den Strömungswiderstand und die Anstiegsprofilzeiten der Durchflussrate zwischen einem Vollauflösungs-Kaskadenimpaktor und einem verkürzten Impaktor anzugleichen, um vergleichbare Bedingungen bei der Aerosolerzeugung zu gewährleisten. Er ist besonders relevant für Messabläufe zur aerodynamischen Partikelgrößenbestimmung, bei denen Startkinetiken die Ergebnisse beeinflussen, z. B. bei passiven Trockenpulverinhalator-Tests.

Hauptvorteile

• Kompatibel mit allen Typen verkürzter Impaktoren
• Leicht einstellbar für unterschiedliche Prüfaufbauten
• Verbessert die Übereinstimmung zwischen Prüfverfahren zur Erhöhung der Vergleichbarkeit von APSD
• Widerstands- und Volumenkompensation mit laborerprobter Fachkenntnis entwickelt

Funktionsweise
Unterschiede im Gesamtvolumen und Strömungswiderstand zwischen Vollauflösungs- und verkürzten Impaktoren können die Anstiegsprofile der Durchflussrate verändern und Variabilität einführen. Der VRC wird inline zwischen einem Critical Flow Controller (TPKi Series only) und einem verkürzten Impaktor angeschlossen, um das Anstiegsprofil der Durchflussrate des AIM-Systems zu verfeinern, die Variabilität zu reduzieren und die Äquivalenz in der aerodynamischen Partikelgrößenmessung zu unterstützen.

Anwendungen

• Abbreviated Impactor Measurement (AIM) Workflows
• Vergleichende APSD-Messungen zwischen Vollauflösungs- und verkürzten Impaktoren
• Prüfung passiver Trockenpulverinhalatoren, wenn Startkinetiken die Ergebnisse beeinflussen

Merkmale / technische Daten

• Funktion: gleicht Strömungswiderstand und Anstiegsprofile der Durchflussrate zwischen Vollauflösungs- und verkürzten Impaktoren aus
• Kompatibilität: geeignet für alle Arten verkürzter Impaktoren; ausgelegt für Inline-Anbindung an Critical Flow Controller (TPKi Series only)
• Einstellung: leicht anpassbar an verschiedene Prüfaufbauten und Konfigurationen
• Zweck: verbessert die Übereinstimmung zwischen Prüfverfahren zur besseren Vergleichbarkeit der aerodynamischen Partikelgrößendaten
• Typischer Einsatz: AIM-Chargefreigabetests und QC-Anwendungen nachdem in der Entwicklung ein vollständiges APSD-Profil erstellt wurde
