CNC-Drehmaschine TS-4000
horizontal2 SpindelnA2-8

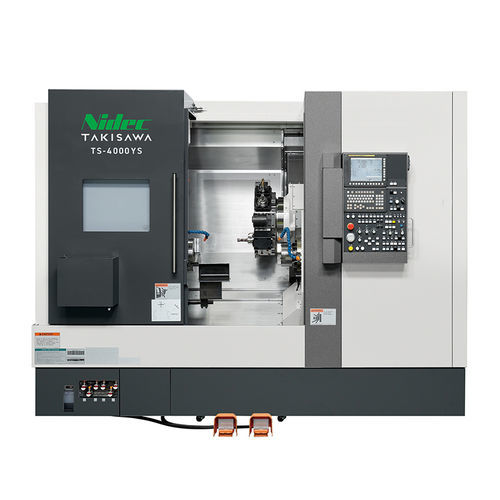

CNC-Drehmaschine - TS-4000 - TAKISAWA - horizontal / 2 Spindeln / A2-8
CNC-Drehmaschine - TS-4000 - TAKISAWA - horizontal / 2 Spindeln / A2-8
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Spindeln
2 Spindeln
Spindelnase
A2-8
Anzahl Werkzeuge
12 Werkzeuge, 10 Werkzeuge, 15 Werkzeuge, 20 Werkzeuge
Durchmesser

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Rotationsgeschwindigkeit

6.000 rpm
(37.699,112 rad.min-1)

Länge des Werkstücks

735 mm, 750 mm
(29 in, 30 in)

Stangendurchlass

82 mm
(3 in)

Schnellvorschub auf x-Achse

30 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Gesamtlänge

3.000 mm
(118 in)

Gesamtbreite

2.070 mm, 2.140 mm
(81 in, 84 in)

Gesamthöhe

2.300 mm
(91 in)

Gewicht

6.000 kg, 6.200 kg
(13.228 lb, 13.669 lb)

Beschreibung

Overview

Übersicht
  • Die TAKISAWA TS-4000 ist eine prozessintegrierte, kombinierte Bearbeitungs-CNC-Drehmaschine, ausgelegt für variable Bauteile und Klein- bis Mittelserien. Die Variante TS-4000YS verfügt über gegenüberliegende Doppelspindeln zur Bearbeitung von Vorder- und Rückseite in einer Aufspannung; die TS-4000Y ist für Spitzenanwendung konfiguriert.


Hauptmerkmale
  • Gegenüberliegende Doppelspindel-Konfiguration (TS-4000YS) für kombinierte Vor-/Rückseitenbearbeitung in einer Aufspannung.
  • Y-Achse und rotierende Werkzeuge ermöglichen vielseitige Dreh- und Fräsoperationen auf derselben Maschine.
  • Flexible Revolveroptionen (10/12/15/20 Stationen, All-Holder-Typ) zur Anpassung an Werkzeug- und Prozessanforderungen.
  • Geeignet für Branchen mit wachsendem Bedarf an variantenreicher Kleinserienproduktion wie Luftfahrt, Medizin und Baumaschinen.


Maschinenhauptdaten (Varianten und wählbare Revolveroptionen)
  • TS-4000YS (Standard)
    • Rechter Spindelstock: Standard
    • Zwischenstock (NC-Servotyp): Keine
    • Backenmaß (inch): 10 + 6
    • Revolvertyp (wählbar): 12-Stationen-Revolver (All-Holder-Typ) - Standard; Optionen: 10, 15, 20 Stationen (All-Holder-Typ)
    • Max. Drehdurchmesser (mm): Φ370 / Φ315 / Φ292 (je nach Konfiguration)
    • Max. Dreh Länge (mm): 750 / 735 / 750 (je nach Konfiguration)
    • Stangenaufnahme (mm): Φ82*
    • Linke Spindeldrehzahl (min⁻¹): 4200
    • Rechte Spindeldrehzahl (min⁻¹): 6000
    • Drehwerkzeug-Drehzahl (min⁻¹): 6000
    • Schnellvorschub (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
    • Linker Spindelmotor (30 min/kontinuierlich) (kW): 22 / 15
    • Rechter Spindelmotor (30 min/kontinuierlich) (kW): 11 / 7.5
    • Drehwerkzeugmotor (S3 25% / kontinuierlich) (kW): 7.5 / 3.7
    • Maschinenhöhe (mm): 2300
    • Benötigte Stellfläche (mm): 3000 × 2140 (ohne Ölwanne und Spänförderer)
    • Maschinengewicht (kg): 6200
  • TS-4000Y
    • Rechter Spindelstock: Keine
    • Zwischenstock (NC-Servotyp): Standard
    • Backenmaß (inch): 10
    • Revolvertyp (wählbar): 12-Stationen-Revolver (All-Holder-Typ) - Standard; Optionen: 10, 15, 20 Stationen (All-Holder-Typ)
    • Max. Drehdurchmesser (mm): Φ370 / Φ315 / Φ292 (je nach Konfiguration)
    • Max. Dreh Länge (mm): 750 / 735 / 750 (je nach Konfiguration)
    • Stangenaufnahme (mm): Φ82*
    • Linke Spindeldrehzahl (min⁻¹): 4200
    • Rechte Spindeldrehzahl (min⁻¹): Keine
    • Drehwerkzeug-Drehzahl (min⁻¹): 6000
    • Schnellvorschub (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
    • Linker Spindelmotor (30 min/kontinuierlich) (kW): 22 / 15
    • Rechter Spindelmotor (30 min/kontinuierlich): Keine
    • Drehwerkzeugmotor (S3 25% / kontinuierlich) (kW): 7.5 / 3.7
    • Maschinenhöhe (mm): 2300
    • Benötigte Stellfläche (mm): 3000 × 2070 (ohne Ölwanne und Spänförderer)
    • Maschinengewicht (kg): 6000


Anmerkungen
  • *1 Die Stangenaufnahme hängt von den eingesetzten Backen und Zylindern ab.
  • *2 Die angegebene Stellfläche schließt Ölwanne und Spänförderer aus.
