CNC-Drehmaschine TK-2100
vertikal8 WerkzeugeHochpräzision

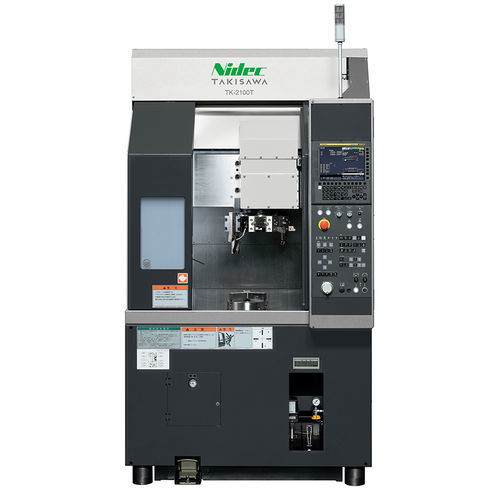

CNC-Drehmaschine - TK-2100 - TAKISAWA - vertikal / 8 Werkzeuge / Hochpräzision
CNC-Drehmaschine - TK-2100 - TAKISAWA - vertikal / 8 Werkzeuge / Hochpräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Anzahl Werkzeuge
8 Werkzeuge
Leistung
Hochpräzision, hohe Festigkeit
Weitere Eigenschaften
kompakt
Durchmesser

400 mm, 600 mm
(15,75 in, 23,62 in)

Rotationsgeschwindigkeit

2.000 rpm, 2.500 rpm, 3.200 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1, 20.106,193 rad.min-1)

Max. Schnittdurchmesser

355 mm
(14 in)

Max. Schnittlänge

Max: 400 mm
(16 in)

Min: 310 mm
(12 in)

Schnellvorschub auf x-Achse

20 m/s
(66 ft/s)

Schnellvorschub auf z-Achse

20 m/s
(66 ft/s)

Nominalleistung

9 kW, 11 kW, 15 kW, 18,5 kW
(12,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Gesamtlänge

1.220 mm, 1.600 mm
(48 in, 63 in)

Gesamtbreite

1.980 mm
(78 in)

Gesamthöhe

2.200 mm
(87 in)

Gewicht

3.600 kg, 3.700 kg
(7.937 lb)

Beschreibung

Vollständig neu gestaltete kompakte Vertikaldrehmaschine mit vielseitigen Konfigurationsmöglichkeiten, anpassbar an unterschiedliche Werkstücke, Bearbeitungsabläufe und Werkzeug-/Automatisierungslayouts. Die modulare Grundstruktur erlaubt die Auswahl des geeigneten Dreh- bzw. Schwenkdurchmessers und des Turmtyps entsprechend den Bearbeitungsanforderungen. Rechteckführungen mit hoher Steifigkeit und Genauigkeit verbessern die Bearbeitungsstabilität und Präzision.

Konfigurationen
  • Werkzeugschlitten vom Comb-Typ
  • 6-Stationen-Turm (Direktmontage)
  • 8-Stationen-Turm (Direktmontage)


Produktvideos
  • Einführungsvideo TK-2100/2600
  • Fachgespräch zu TK-2100/2600


Technische Daten
  • Spannfuttergröße: 8 Zoll
  • Turmtyp: Werkzeugschlitten Comb-Typ; 6-Stationen-Turm (Direktmontage); 8-Stationen-Turm (Direktmontage)
  • Max. Drehdurchmesser (swing): 400 mm (600 mm für die 600-Variante)
  • Max. Bearbeitungsdurchmesser: Comb: - ; 6-Stationen-Turm: φ355 mm ; 8-Stationen-Turm: φ335 mm
  • Max. Bearbeitungslänge: Comb: 400 mm ; 6-/8-Stationen: 310 mm
  • Spindeldrehzahl: 3200 min-1 (Optionen: 2000, 2500)
  • Schnellfahrgeschwindigkeit: X: 20 m/min ; Z: 20 m/min
  • Spindelmotor (30 min / Dauer): 11 / 9 kW (optional: 15/11, 18,5/15)
  • Maschinenhöhe: 2200 mm
  • Stellfläche erforderlich: 1220 × 1980 mm (1600 × 1980 mm für die 600-Variante)
  • Maschinengewicht: 3600 kg (3600 / 3700 kg je nach Konfiguration; 3700 kg für die 600-Variante)
