CNC-Drehmaschine TCY-200Ⅱ
12 Werkzeugefür kleine Werkstückekompakt

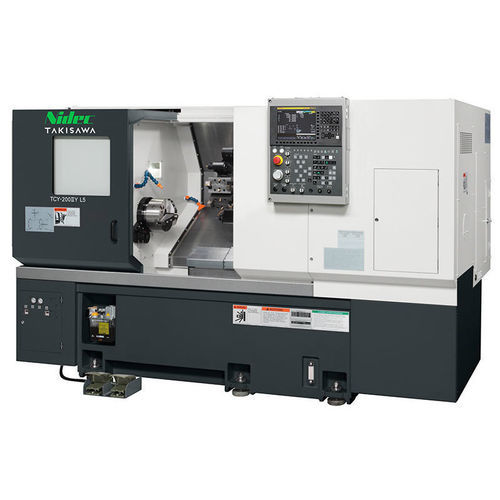

CNC-Drehmaschine - TCY-200Ⅱ - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke / kompakt
CNC-Drehmaschine - TCY-200Ⅱ - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke / kompakt
CNC-Drehmaschine - TCY-200Ⅱ - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke / kompakt - Bild - 2
CNC-Drehmaschine - TCY-200Ⅱ - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke / kompakt - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Anzahl Werkzeuge
12 Werkzeuge
Anwendungsbereich
für kleine Werkstücke
Weitere Eigenschaften
kompakt, Y-Achs
Zusatzfunktion
zum Fräsen
Durchmesser

220 mm, 250 mm
(8,66 in, 9,84 in)

Rotationsgeschwindigkeit

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Länge des Werkstücks

254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)

Stangendurchlass

51 mm
(2 in)

Schnellvorschub auf x-Achse

20 m/min

Schnellvorschub auf z-Achse

24 m/min

Nominalleistung

2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(3 hp, 5 hp, 7,5 hp, 10,2 hp, 15 hp)

Gesamtlänge

2.310 mm, 2.500 mm, 2.860 mm
(91 in, 98 in, 113 in)

Gesamtbreite

1.695 mm, 1.795 mm
(67 in, 71 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Beschreibung

Übersicht

  • Kompakte Kombi-Dreh-/Fräsmaschine, die Drehen, rotierende Werkzeugbearbeitung und Fräsen mit Y-Achsen-Steuerung für kleine Werkstücke integriert.


Hauptmerkmale
  • Kompaktes Kombikonzept zur Integration von Dreh- und rotierender Werkzeugbearbeitung für kleine Bauteile.
  • Fräsfunktion und Y-Achsen-Steuerung zur Prozessintegration und Bearbeitung komplexer Konturen.
  • 12-stationige Trommelrevolver-Turret, All-Holder-Typ, für flexible Werkzeugbestückung.
  • Linke und (falls vorhanden) rechte Spindel, Werkzeugspindel und hohe Eilganggeschwindigkeiten zur Verkürzung der Taktzeiten.


Optionen und Automatisierung
  • Verfügbare Belade- und Automatisierungspakete für kontinuierlichen Betrieb ohne Bediener (optional).
  • Optionales interaktives Programmiersystem (TiwaP-1) zur Programmerstellung, 3D-Simulation und Werkzeugwegprüfung ohne tiefgehende G-Code-Kenntnisse.
  • Optionale Stangenlader und Materialzuführungssysteme zur automatischen Materialversorgung und Integration mit Be- und Entladesystemen.


Anwendungsbeispiele
  • Integrierte Dreh- und Fräsprozesse für kleine, komplexe Bauteile in mittleren bis hohen Serien (z. B. Automobilkomponenten, Steckverbinder, Präzisionsbauteile).


Technische Daten
  • Handelsmodelle: TCY-200Ⅱ (Varianten: TCY-200ⅡYS / TCY-200ⅡY)
  • Maschinentyp: Kompakte Kombi-Dreh-/Fräsmaschine mit Fräsen und Y-Achse
  • Revolver: 12-stationige Trommelrevolver, All-Holder-Typ
  • Max. Drehdurchmesser: Ø220 mm (Ø250 mm für BMT45-Typ)
  • Max. Drehlänge: L3: 254 mm [271 mm] ; L5: 454 mm [471 mm]
  • Backenmaß (Zoll): TCY-200ⅡYS: 8+6 ; TCY-200ⅡY: 8
  • Stangenaufnahme (linke Spindel): Ø51 mm (abhängig von Backen/Zylindertypen)
  • Stangenaufnahme (rechte Spindel): TCY-200ⅡYS: Ø42 mm ; TCY-200ⅡY: -
  • Linke Spindeldrehzahl (min⁻¹): 4000 [Option 6000]
  • Rechte Spindeldrehzahl (min⁻¹): 4000 [Option 6000] (falls vorhanden)
  • Drehwerkzeugdrehzahl (min⁻¹): 6000
  • Eilganggeschwindigkeit: X 20 m/min ; Z 24 m/min ; Y 10 m/min
  • Linker Spindelmotor (15 min / Dauer): 11 / 7.5 kW
  • Rechter Spindelmotor (15 min / Dauer): 5.5 / 3.7 kW (falls vorhanden)
  • Drehwerkzeugmotor (5 min / 15 min / Dauer): 3.7 / 2.2 / 1.5 kW
  • Maschinenhöhe: 1700 mm
  • Aufstellfläche: L3: 2500 × 1695 mm ; L5: 2860 × 1795 mm (andere Angabe: L3: 2310 × 1695 mm *)
  • Maschinengewicht: L3: 3500 kg ; L5: 4100 kg
  • Lader Zielwerkstück (3 kg Typ): Außendurchmesser Ø160 mm ; Länge L3: 50 mm / L5: 100 mm ; Gewicht 3 kg
  • Werkstückzuführer (3 kg Typ): Palettenanzahl 16 ; Beladekapazität pro Palette 40 kg ; Stapelhöhe 450 mm
  • Hinweise: • = Standard ◦ = Optional - = Nicht vorhanden ; eckige Klammern [ ] kennzeichnen den BMT45-Typ, wenn angegeben
