CNC-Drehmaschine TCC-2100
horizontal12 Werkzeuge8 Werkzeuge

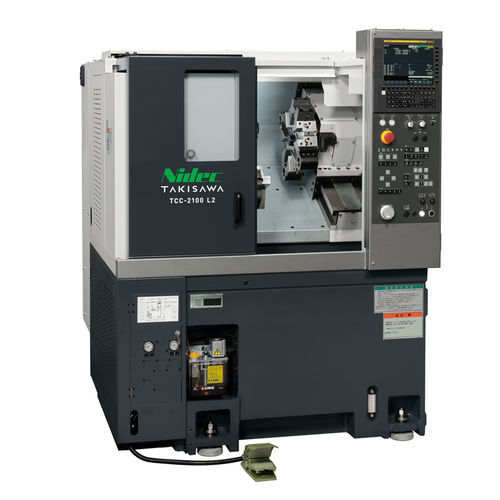

CNC-Drehmaschine - TCC-2100 - TAKISAWA - horizontal / 12 Werkzeuge / 8 Werkzeuge
CNC-Drehmaschine - TCC-2100 - TAKISAWA - horizontal / 12 Werkzeuge / 8 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge
Anwendungsbereich
für die Produktion kleiner Teile, für Stangenbearbeitung, für Produktion
Leistung
Hochpräzision, Hochgeschwindigkeit
Weitere Eigenschaften
kompakt
Optionen und Zubehör
Portallader
Durchmesser

320 mm, 350 mm
(12,6 in, 13,78 in)

Rotationsgeschwindigkeit

2.500 rpm, 3.200 rpm, 4.100 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1, 25.761,06 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Länge des Werkstücks

189 mm, 191 mm, 289 mm, 291 mm
(7 in, 8 in, 11 in, 11 in)

Stangendurchlass

42 mm, 51 mm
(2 in, 2 in)

Schnellvorschub auf x-Achse

24 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Gesamtlänge

1.320 mm, 1.420 mm
(52 in, 56 in)

Gesamtbreite

1.495 mm, 1.525 mm
(59 in, 60 in)

Gewicht

2.400 kg, 2.530 kg
(5.291 lb, 5.578 lb)

Beschreibung

Überblick

Die TCC-2100 ist eine kompakte CNC-Drehmaschine, ausgelegt für Spannfutter- und Spitzenbearbeitung. Sie bietet hohe Vorschub- und Drehzahlen sowie hohe Genauigkeit bei geringem Platzbedarf. Erhältlich in den Aufbauten L2 und L3 mit 8-Zoll-Futter. Für kompakte Automatisierungssysteme ist eine Variante mit Portal-Loader (TCC-2100G) verfügbar.

Hauptmerkmale
  • Erhöhte Eilganggeschwindigkeit im Vergleich zu früheren Modellen zur Reduzierung der Bearbeitungszeit.
  • Tank-Bett-Struktur mit großvolumigem Kühlschmiermitteltank.
  • Verbesserte Bearbeitungsgenauigkeit durch Minimierung thermischer Verformungen.
  • Alle Führungen verwenden hochsteife rechteckige Gleitführungen.
  • Direktmontierte Revolver (8- und 12-stationig) verfügbar, geeignet für Schwerzerspanung.
  • Hydraulische Reitstockeinrichtung als Option verfügbar.


Maschinenabmessungen und Automatisierungsvarianten
  • TCC-2100 L2 — Maschinenbreite: 1320 mm; Stellfläche: 1.93 m2.
  • TCC-2100 L3 — Maschinenbreite: 1420 mm; Stellfläche: 2.12 m2.
  • TCC-2100G (Portal-Loader) L2 — Maschinenbreite: 2113.6 mm; Stellfläche: 4.59 m2.
  • TCC-2100G (Portal-Loader) L3 — Maschinenbreite: 2213.6 mm; Stellfläche: 4.90 m2.


Hauptspezifikationen (Auswahl)
  • Modellvarianten: TCC-2100L2, TCC-2100L3.
  • Futtergröße: 8 inch.
  • Revolver: Direktmontage, 8-Station und 12-Station Optionen.
  • Max. Drehdurchmesser: Φ350 / Φ320 mm (je nach Revolver/Konfiguration).
  • Max. Drehlänge: L2 — 189 / 191 mm; L3 — 289 / 291 mm (abhängig von der Konfiguration).
  • Stangenaufnahme: Φ51 [Φ42] (abhängig von Futter/Zylinder).
  • Spindeldrehzahl (min⁻¹): 3200 (Optionen: 2500, 4100; optional: 5000, 6000).
  • Eilganggeschwindigkeit: X 24 m/min; Z 30 m/min.
  • Spindelmotor (kW): 11 / 7.5 (15 min / Dauerangabe).
  • Maschinenhöhe: 1700 mm.
  • Benötigte Stellfläche (mm): L2 — 1320 × 1495; L3 — 1420 × 1525.
  • Maschinengewicht: L2 — 2400 kg; L3 — 2530 kg.


Hinweise
  • Höhere Spindeldrehzahl-Optionen (5000, 6000 min⁻¹) sind verfügbar; der maximale Drehdurchmesser kann bei diesen Optionen variieren.
  • Die Stangenkapazität hängt vom verwendeten Futter und Zylindertyp ab.
