CNC-Drehmaschine TCN-2100V.EDITION
steif12 Werkzeuge8 Werkzeuge

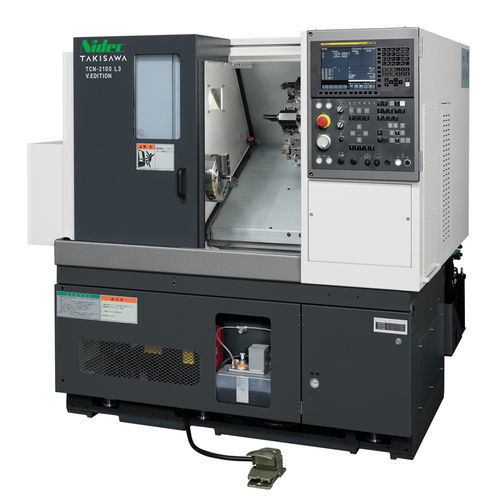

CNC-Drehmaschine - TCN-2100V.EDITION - TAKISAWA - steif / 12 Werkzeuge / 8 Werkzeuge
CNC-Drehmaschine - TCN-2100V.EDITION - TAKISAWA - steif / 12 Werkzeuge / 8 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Struktur
steif
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge
Anwendungsbereich
für Stangenbearbeitung, für lange Werkstücke
Leistung
Hochpräzision, hohe Festigkeit
Durchmesser

340 mm, 410 mm
(13,39 in, 16,14 in)

Rotationsgeschwindigkeit

3.200 rpm
(20.106,193 rad.min-1)

Länge des Werkstücks

300 mm, 600 mm
(12 in, 24 in)

Max. Schnittdurchmesser

Max: 410 mm
(16 in)

Min: 340 mm
(13 in)

Stangendurchlass

51 mm
(2 in)

Schnellvorschub auf x-Achse

24 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Gesamtlänge

1.750 mm, 2.095 mm
(69 in, 82 in)

Gesamtbreite

1.532 mm
(60 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

2.700 kg, 3.200 kg
(5.952 lb, 7.055 lb)

Beschreibung

Der TCN-2100 V.EDITION ist eine V.EDITION CNC-Drehmaschine, die hohe Drehleistung beibehält und gleichzeitig nur die erforderlichen Funktionen für ein gutes Kosten-Leistungs-Verhältnis bietet.

Hauptmerkmale
  • Alle Führungsbahnen verwenden hochsteife und hochpräzise rechteckige Gleitschienen.
  • Das Dauer-Drehmoment wurde im Vergleich zu früheren Maschinen durch Optimierung des Spindelmotors und des Untersetzungsverhältnisses verbessert.
  • Zwei Turmvarianten verfügbar: 8-Stationen (Standard) und 12-Stationen (Option), Direktermontage.
  • Unterstützt eine hochsteife hydraulische Reitstockeinheit (optional) zur Verbesserung der Stabilität bei längeren Werkstücken.


Maschinenhauptspezifikationen
  • Modelle: TCN-2100 L3 V.EDITION; TCN-2100 L6 V.EDITION
  • Backen-/Bohrgröße (Zoll): L3 = 8; L6 = 8
  • Turmtyp: 8-Stationen-Turm (Direktmontage) oder 12-Stationen-Turm (Direktmontage) — verfügbar für L3 und L6
  • Max. Drehdurchmesser (mm): L3 = φ410 (bei einer Turmkonfiguration) / φ340 (alternative Turmkonfiguration); L6 = φ410*2 / φ340*2
  • Max. Drehlänge (mm): L3 = 300; L6 = 600
  • Stabdurchlass (mm): L3 = φ51; L6 = φ51
  • Spindeldrehzahl (min⁻¹): L3 = 3200; L6 = 3200
  • Eilganggeschwindigkeit (m/min): X = 24 / Z = 30 (beide L3 und L6)
  • Spindelmotor (15 min / Dauer) (kW): L3 = 11 / 7,5; L6 = 11 / 7,5
  • Maschinenhöhe (mm): L3 = 1700; L6 = 1700
  • Stellfläche (mm): L3 = 1750 × 1532; L6 = 2095 × 1532
  • Maschinengewicht (kg): L3 = 2700; L6 = 3200


Hinweise
  • Der Stabdurchlass kann je nach Kombination von Spannfutter und Zylindern variieren.
  • Bei der L6-Ausführung kann der maximale Drehdurchmesser je nach Werkstückgröße eingeschränkt sein; siehe «The Limit of the Turning Range» im Katalog.
