CNC-Drehmaschine TG-6000
mit Schrägbett12 Werkzeuge10 Werkzeuge

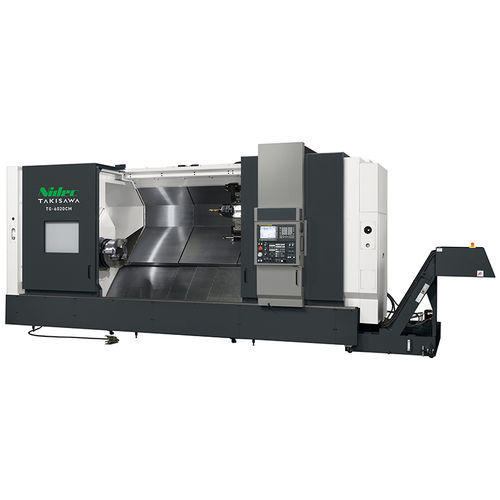

CNC-Drehmaschine - TG-6000 - TAKISAWA - mit Schrägbett / 12 Werkzeuge / 10 Werkzeuge
CNC-Drehmaschine - TG-6000 - TAKISAWA - mit Schrägbett / 12 Werkzeuge / 10 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Struktur
mit Schrägbett
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge, 10 Werkzeuge
Aufnahme
4 Werkzeugrevolvern
Anwendungsbereich
für große Teile, für große Werkstücke, für Teilen großem Durchmesser, für lange Werkstücke, für Schwerzerspanung
Leistung
Hochpräzision, Hochleistung, hohe Festigkeit, hohe Produktivität
Zusatzfunktion
zum Fräsen
Durchmesser

730 mm, 760 mm
(28,74 in, 29,92 in)

Rotationsgeschwindigkeit

500 rpm, 750 rpm, 1.000 rpm, 1.200 rpm, 2.000 rpm
(3.141,593 rad.min-1, 4.712,389 rad.min-1, 6.283,185 rad.min-1, 7.539,822 rad.min-1, 12.566,371 rad.min-1)

Länge des Werkstücks

1.031 mm, 2.031 mm, 4.031 mm
(41 in, 80 in, 159 in)

Max. Schnittdurchmesser

Min: 730 mm
(29 in)

Max: 760 mm
(30 in)

Schnellvorschub auf x-Achse

12 m/min

Schnellvorschub auf z-Achse

14 m/min, 16 m/min

Nominalleistung

30 kW, 37 kW, 45 kW
(40,8 hp, 50,3 hp, 61,2 hp)

Gesamtlänge

5.848 mm, 7.067 mm, 8.388 mm, 9.562 mm
(230 in, 278 in, 330 in, 376 in)

Gesamtbreite

2.360 mm, 2.465 mm, 2.496 mm, 2.526 mm, 2.601 mm, 2.624 mm
(93 in, 97 in, 98 in, 99 in, 102 in, 103 in)

Gesamthöhe

2.700 mm, 2.800 mm
(106 in, 110 in)

Gewicht

Min: 15.500 kg
(34.172 lb)

Max: 21.800 kg
(48.061 lb)

Beschreibung

Übersicht

Großformatige Drehmaschinenserie TG-6000 für hochpräzise, produktive Bearbeitung von großem Durchmesser und langen Werkstücken. Unterstützt Big-Bore-Bearbeitung von Rohrenden und ist kompatibel mit 15"–28"-Futtern. Erhältlich als Dreh- und Dreh-&-Fräs-Varianten (CM) mit mehreren Spindelgehäuse- und Wechselplattenkonfigurationen.

Hauptmerkmale

  • Hohe Zerspanungsleistung für produktive Fertigung
  • Kapazität für großdurchmesserige und lange Werkstücke
  • Big-Bore-Konfiguration für Rohrendbearbeitung großer Durchmesser
  • Kompatibel mit 15"–28"-Futtern
  • Vier Spindelgehäuse-Typen (A, B, C, D) zur Anpassung an die Anwendung
  • Breitprofilführungen auf allen Achsen
  • Schrägbett-Konstruktion für hohe Steifigkeit
  • 37/30 kW Spindelmotor (OP. 45/37)
  • Vier hochsteife Revolver-Optionen
  • Leistungsstarker Spitzenstock


Hauptmaschinenspezifikationen (repräsentative Varianten)

  • TG-6010
    • Max. Bearbeitungsdurchmesser: Φ760 / Φ730
    • Max. Bearbeitungslänge: 1031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Vorschubgeschwindigkeit: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2700 mm
    • Benötigte Stellfläche: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Maschinenmasse: 15500 kg
  • TG-6020
    • Max. Bearbeitungsdurchmesser: Φ760 / Φ730
    • Max. Bearbeitungslänge: 2031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Vorschubgeschwindigkeit: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2700 mm
    • Benötigte Stellfläche: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Maschinenmasse: 18000 kg
  • TG-6030
    • Max. Bearbeitungsdurchmesser: Φ760 / Φ730
    • Max. Bearbeitungslänge: 4031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Vorschubgeschwindigkeit: X: 12 / Z: 14 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2700 mm
    • Benötigte Stellfläche: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Maschinenmasse: 20500 kg
  • TG-6010CM (Drehen & Fräsen)
    • Max. Bearbeitungsdurchmesser: Φ750
    • Max. Bearbeitungslänge: 1031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Drehwerkzeugdrehzahl: 3000 min^-1
    • Drehwerkzeugmotor (S3 25% / Dauer): 11/5.5 kW
    • Vorschubgeschwindigkeit: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2700 mm
    • Benötigte Stellfläche: 5848 × 2360 (A, B), 5848 × 2465 (C, D) mm
    • Maschinenmasse: 15800 kg
  • TG-6020CM (Drehen & Fräsen)
    • Max. Bearbeitungsdurchmesser: Φ750
    • Max. Bearbeitungslänge: 2031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Drehwerkzeugdrehzahl: 3000 min^-1
    • Drehwerkzeugmotor (S3 25% / Dauer): 11/5.5 kW
    • Vorschubgeschwindigkeit: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2700 mm
    • Benötigte Stellfläche: 7067 × 2496 (A, B), 7067 × 2601 (C, D) mm
    • Maschinenmasse: 18300 kg
  • TG-6030CM (Drehen & Fräsen)
    • Max. Bearbeitungsdurchmesser: Φ750
    • Max. Bearbeitungslänge: 3031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Drehwerkzeugdrehzahl: 3000 min^-1
    • Drehwerkzeugmotor (S3 25% / Dauer): 11/5.5 kW
    • Vorschubgeschwindigkeit: X: 12 / Z: 14 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2700 mm
    • Benötigte Stellfläche: 8388 × 2526 (A, B), 8388 × 2601 (C, D) mm
    • Maschinenmasse: 20800 kg
  • TG-6040CM (Drehen & Fräsen)
    • Max. Bearbeitungsdurchmesser: Φ750
    • Max. Bearbeitungslänge: 4031 mm
    • Spindeldrehzahl: 1200 [OP. 2000](A), 1000(B), 750(C), 500(D) min^-1
    • Spindeldurchgang: 131(A), 185(B), 275(C), 375(D) mm
    • Drehwerkzeugdrehzahl: 3000 min^-1
    • Drehwerkzeugmotor (S3 25% / Dauer): 11/5.5 kW
    • Vorschubgeschwindigkeit: X: 12 / Z: 14 m/min
    • Spindelmotor (30 min / Dauer): 37/30 [OP. 45/37] kW
    • Maschinenhöhe: 2800 mm
    • Benötigte Stellfläche: 9562 × 2624 mm
    • Maschinenmasse: 21800 kg


Hinweise

  • A, B, C, D geben die Typen des Spindelgehäuses an.
  • Die angegebenen Abmessungen enthalten den Backenförderer, falls angegeben.
