CNC-Drehmaschine TT-350G
horizontal2-Achs2 Spindeln

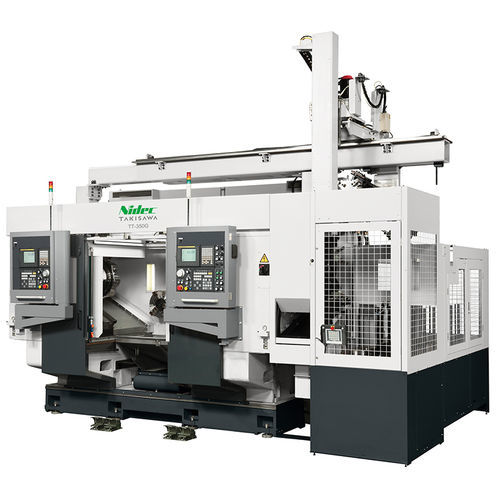

CNC-Drehmaschine - TT-350G - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-350G - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Anzahl Spindeln
2 Spindeln
Anzahl Werkzeuge
8 Werkzeuge
Anwendungsbereich
für Intensiveinsatz, für Automobilanwendungen, für große Werkstücke, für Massenproduktion
Leistung
Hochpräzision, hohe Festigkeit, hohe Produktivität
Zusatzfunktion
zum Fräsen
Optionen und Zubehör
Portallader
Durchmesser

460 mm
(18,11 in)

Rotationsgeschwindigkeit

2.000 rpm, 3.000 rpm, 4.000 rpm
(12.566,371 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Länge des Werkstücks

281 mm, 325 mm, 326 mm
(11 in, 13 in, 13 in)

Max. Schnittdurchmesser

460 mm
(18 in)

Schnellvorschub auf x-Achse

24 m/min

Schnellvorschub auf z-Achse

24 m/min

Nominalleistung

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Gesamtlänge

4.395 mm
(173 in)

Gesamtbreite

3.753 mm
(148 in)

Gesamthöhe

4.493 mm
(177 in)

Gewicht

13.500 kg, 13.700 kg
(29.762 lb, 30.203 lb)

Beschreibung

Die TT-350G ist eine parallele Doppelspindel-CNC-Drehmaschine, ausgelegt für mittelgroße und große Werkstücke in der Automobil- und Baumaschinenindustrie. Sie ist optimiert für Schwerzerspanung, intermittierende Schnitte und Serienfertigung von Werkstücken für 12" (10") Spannfutter und verfügt über eine überhangfreie Bettkonstruktion zur Sicherstellung hoher Steifigkeit, Genauigkeit und Produktivität.

Hauptmerkmale
  • Hohe Gesamtsteifigkeit, geeignet für Schwerzerspanung und intermittierende Bearbeitung
  • Sehr gute Zugänglichkeit für Laderintegration und Werkstückhandhabung
  • Optionaler Belader für schwere Werkstücke verfügbar
  • X/Z-Führungen und Reitstock/Turret mit sehr steifen, zuverlässigen Konstruktionen wie bei universellen 2-Achs-Drehmaschinen
  • Breite rechteckige Führungsflächen auf X- und Z-Achsen für langfristig stabile Genauigkeit
  • Bedienerfreundliche Software zur Reduzierung von Nebenzeiten wie Rüstzeiten
  • Energiesparfunktionen verfügbar


Maschinenkonfiguration / Turm und Belader
  • Spannfuttergröße (Drehen): 12+12 inch
  • Turmtyp: 8-fach Turret (Direktmontage)
  • Optionale Varianten: 10- oder 12-fach Direktmontage oder 12-fach mit angetriebenen Werkzeugen
  • Optionales Portalbeladesystem für große Werkstücke: Ziel-Außendurchmesser Ø280 mm, Länge 160 mm, Traglast 15 kg (×2)
  • Werkstückzuführung: Anzahl Paletten 14; Tragfähigkeit pro Palette 70 kg; Stapelhöhe 400 mm


Technische Daten
  • Modell: TT-350G
  • Spannfuttergröße (Drehen): 12+12 inch
  • Max. Drehdurchmesser: Ø460 mm
  • Max. Drehlänge: 325 mm
  • Spindeldrehzahl: 3000 min⁻¹ (Optionen 2000, 4000)
  • Vorschub Eilgang (X / Z): 24 / 24 m/min
  • Spindelmotor (30 min / Dauer): 18,5 / 15 kW (Optionen 22 / 18,5)
  • Maschinenhöhe: 4493 mm
  • Aufstellfläche erforderlich: 4395 × 3753 mm
  • Maschinengewicht: 13.500 kg
  • Belader Zielwerkstück — Außendurchmesser: Ø280 mm
  • Belader Zielwerkstück — Länge: 160 mm
  • Belader Zielwerkstück — Gewicht: 15 kg (×2)
  • Werkstückzuführung — Anzahl Paletten: 14
  • Werkstückzuführung — Ladefähigkeit (pro Palette): 70 kg
  • Werkstückzuführung — Stapelhöhe: 400 mm
