CNC-Drehmaschine TC-40
horizontal12 Werkzeuge10 Werkzeuge

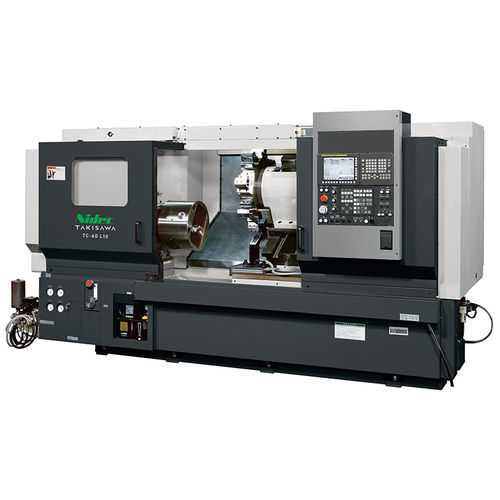

CNC-Drehmaschine - TC-40 - TAKISAWA - horizontal / 12 Werkzeuge / 10 Werkzeuge
CNC-Drehmaschine - TC-40 - TAKISAWA - horizontal / 12 Werkzeuge / 10 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge, 10 Werkzeuge
Leistung
Hochpräzision, hohe Festigkeit, hohe Produktivität
Zusatzfunktion
zum Fräsen
Durchmesser

420 mm, 450 mm
(16,54 in, 17,72 in)

Rotationsgeschwindigkeit

2.500 rpm
(15.707,963 rad.min-1)

Länge des Werkstücks

1.020 mm
(40 in)

Stangendurchlass

89 mm
(4 in)

Schnellvorschub auf x-Achse

12 m/min

Schnellvorschub auf z-Achse

16 m/min

Nominalleistung

15 kW, 18,5 kW, 22 kW, 26 kW
(20,4 hp, 25,2 hp, 29,9 hp, 35,4 hp)

Gesamtlänge

2.100 mm, 2.331 mm
(83 in, 92 in)

Gesamtbreite

3.500 mm, 4.940 mm, 6.265 mm
(138 in, 194 in, 247 in)

Gesamthöhe

1.920 mm, 2.190 mm
(76 in, 86 in)

Gewicht

Min: 7.500 kg
(16.535 lb)

Max: 10.700 kg
(23.589 lb)

Beschreibung

Übersicht
  • Der TC-40 ist ein Flaggschiff-Modell der TC-Serie mit einer Spindel, die 12 Zoll- und 15 Zoll-Spannfutter unterstützt. Verfügbar als reine Dreh- oder Dreh+Fräse-Ausführung (CM).
  • Vollwinkel-Gleitschlitten-Bett & Schlittenkonstruktion sowie hochsteife Revolver- und Leitspindel ermöglichen vielfältige Bearbeitungen.


Hauptmerkmale
  • Spindel für 12 Zoll und 15 Zoll Spannfutter, hochpräzise und leistungsstark
  • Robuste Vollwinkel-Gleitschlitten-Bett- und Schlittenstruktur
  • Hochsteifer Revolverkopf (8/10/12 Stationen je nach Ausführung)
  • Hochsteife Leitspindel mit hoher Stützfähigkeit


Varianten — ausgewählte Spezifikationen
  • TC-40 L10
    • Spannfuttergröße: 12 Zoll (in der Spezifikation angegeben)
    • Max. Drehdurchmesser: Ø450 / Ø420 mm (je nach Ausführung)
    • Max. Drehlänge: 1020 mm
    • Stangenaufnahme (Drehen): Ø89 mm
    • Spindeldrehzahl: 2500 min-1
    • Eilgang: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min/ Dauer): 18,5 / 15 kW (Optionen: 22/18,5, 26/22)
    • Maschinenhöhe: 1920 mm
    • Aufstellfläche erforderlich: 2100 × 3500 mm
    • Maschinengewicht: 7500 kg
  • TC-40 L20
    • Spannfuttergröße: 12 Zoll
    • Max. Drehdurchmesser: Ø450 / Ø420 mm
    • Max. Drehlänge: 2020 mm
    • Stangenaufnahme (Drehen): Ø89 mm
    • Spindeldrehzahl: 2500 min-1
    • Eilgang: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min/ Dauer): 18,5 / 15 kW (Optionen: 22/18,5, 26/22)
    • Maschinenhöhe: 2190 mm
    • Aufstellfläche erforderlich: 2331 × 4940 mm
    • Maschinengewicht: 9000 kg
  • TC-40 L30
    • Spannfuttergröße: 12 Zoll
    • Max. Drehdurchmesser: Ø450 / Ø420 mm
    • Max. Drehlänge: 3020 mm
    • Stangenaufnahme (Drehen): Ø89 mm
    • Spindeldrehzahl: 2500 min-1
    • Eilgang: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min/ Dauer): 18,5 / 15 kW (Optionen: 22/18,5, 26/22)
    • Maschinenhöhe: 2190 mm
    • Aufstellfläche erforderlich: 2331 × 6265 mm
    • Maschinengewicht: 10700 kg
  • TC-40CM L10 (Drehen + Fräsen)
    • Spannfuttergröße: 12 Zoll
    • Max. Drehdurchmesser: Ø420 mm
    • Max. Drehlänge: 2020 mm
    • Stangenaufnahme (Drehen): Ø89 mm
    • Spindeldrehzahl: 2500 min-1
    • Drehwerkzeugdrehzahl: 3000 min-1
    • Eilgang: X: 12 / Z: 16 m/min
    • Spindelmotor (30 min/ Dauer): 18,5 / 15 kW (Optionen: 22/18,5, 26/22)
    • Drehwerkzeugmotor (30 min/ Dauer): 5,5 / 3,7 kW
    • Maschinenhöhe: 2190 mm
    • Aufstellfläche erforderlich: 2331 × 4940 mm
    • Maschinengewicht: 9000 kg
  • TC-40CM L20 / L30 (Drehen + Fräsen)
    • Die TC-40CM-Serie erweitert maximale Drehlänge, Aufstellfläche und Maschinengewicht entsprechend den Konfigurationen L10/L20/L30
    • Spindeldrehzahl: 2500 min-1; Eilgang: X: 12 / Z: 16 m/min
    • Spindel- und Drehwerkzeug-Motoroptionen sind modellabhängig wählbar


Technische Daten
  • Serie: TC-Series (Seite: TC-40)
  • Anwendung: Drehen (und Drehen + Fräsen für CM-Typen)
  • Hauptstruktur: Vollwinkel-Gleitschlitten-Bett & Schlitten
  • Werkzeugträger: Hochsteife Revolver (8/10/12 Stationen je nach Spezifikation)
  • Leitspindel: Hochsteifes Design
  • Spindelleistung und optionale Hochleistungsspindeln verfügbar je nach Spezifikation
  • Steuerungs- & Softwareintegration: Kompatibel mit externen Lösungen zur Programm­erstellung/-simulation (optional), z. B. TiwaP-1
