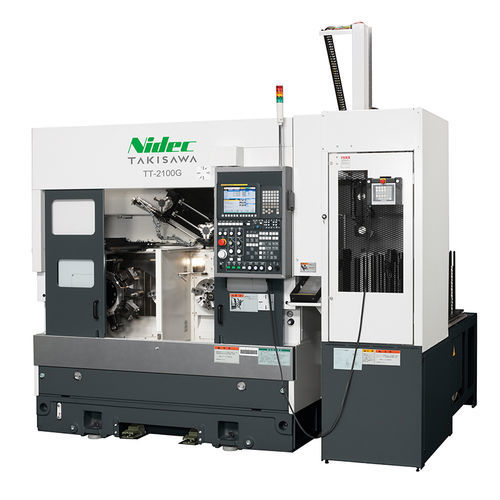

CNC-Drehmaschine TT-2100G

horizontal2-AchsFlachbett

Übersicht

Die TT-2100G ist eine parallele Doppelspindel-CNC-Drehmaschine mit serienmäßigem Hochgeschwindigkeits-Gantry-Belader, entwickelt für hochpräzise Serienfertigung, insbesondere in der Automobilindustrie. Die Niedrigbauweise und der niedrige Schwerpunkt ermöglichen stabile Zerspanung, schnelle Beladertransfers und hohe Produktivität bei geringem Platzbedarf.

Hauptmerkmale

• Einfaches Prozessmanagement über eine dedizierte Taste und vereinfachte Messverwaltung.
• Tankbett-Struktur (Kastenbett) zur Minimierung thermischer Verschiebungen über lange Produktionsläufe.
• Breite rechteckige Führungen auf X-/Z-Achsen für langfristig stabile Hochpräzisionsbearbeitung.
• Hochpräzise Spindelspezifikationen für 6"- und 8"-Backenfutter-Konfigurationen, kombiniert mit FANUC-Hochleistungsmotoren.
• Standardmäßig 10‑Stationen-Turret (T10); optional 12‑Stationen-Turret (T12) oder 10‑Stationen-Frästurret (T10M) für Fräsoperationen.
• ENERGIE-SPARENSYSTEM zur Reduzierung des Stromverbrauchs und Öl-Wasser-Trenner zur Verlängerung der Kühlschmierstofflebensdauer.
• Bedienerfreundliche Software zur Verringerung von Nebenzeiten wie Rüstzeiten.

Maschinenkonfigurationen & Betrieb

• Nur Drehen: TT-2100G (verfügbar in 6+6 oder 8+8 Backenfutter-Konfigurationen).
• Drehen & Fräsen: TT-2100CMG (Variante mit rotierenden Werkzeugen für Kombibearbeitung).
• Gantry-Belader ist serienmäßig; Belader-Spezifikation wählbar entsprechend Produktionsanforderungen.
• Transfer-/Wendeeinheit serienmäßig, ermöglicht gleichzeitige Vorder- und Rückseitenbearbeitung; Betriebsseite per Anzeigeleuchten auswählbar, um die Bedienung auf die gewählte Seite zu beschränken.

Belader- / Zuführübersicht

• Der Gantry-Belader unterstützt standardmäßig Teile mit kleinem Durchmesser und kurzer Länge; optionale Sets für größere Durchmesser/Gewichte erhältlich.
• Werkstückzuführung unterstützt palettiertes Laden und Stapeln; Palettenanzahl und Ladefähigkeit richten sich nach gewählter Konfiguration.

Technische Daten

• Modell (Handelsname): TT-2100G
• Marke: Takisawa Machine Tool Co., Ltd.
• Backenfutter-Größe (verfügbar): 6" + 6" oder 8" + 8"
• Turrettentyp (TT-2100G): 10-Stationen-Turret (All-Holder-Typ) standard; 12-Stationen-Turret (All-Holder-Typ) optional
• Max. Drehdurchmesser: Φ240 mm
• Max. Drehlänge: 135,5 mm (6+6); 94 mm (8+8)
• Spindeldrehzahl: 4500 min⁻¹ [Option 6000] (6+6); 3200 min⁻¹ [Option 4500] (8+8)
• Eilganggeschwindigkeit: X: 24 m/min / Z: 24 m/min
• Spindelmotor (15 min / Dauer): 7,5 / 5,5 kW [Option 11 / 7,5] (6+6); 11 / 7,5 kW (8+8)
• Maschinenhöhe: 2700 mm
• Erforderliche Stellfläche: 2825 × 2615 mm
• Maschinengewicht: 5200 kg (TT-2100G Drehen); 5400 kg (TT-2100CMG Drehen & Fräsen)
• TT-2100CMG zusätzlich (Drehen & Fräsen): Rotationswerkzeug-Drehzahl 2500 min⁻¹; Rotationswerkzeug-Motor (15 min / Dauer) 5,5 / 3,7 kW
• Belader-Zielwerkstück (Standard / Option): Außendurchmesser Φ80 (Standard) [Option Φ160]; Länge 80 mm; Gewicht 0,7 kg ×2 (Standard) [Option 3,0 kg ×2]
• Werkstückzuführung Spezifikationen: Anzahl Paletten 16; Ladekapazität pro Palette 40 kg; Stapelhöhe 450 mm
