CNC-Drehmaschine TT-2100H series
horizontal2-Achs2 Spindeln

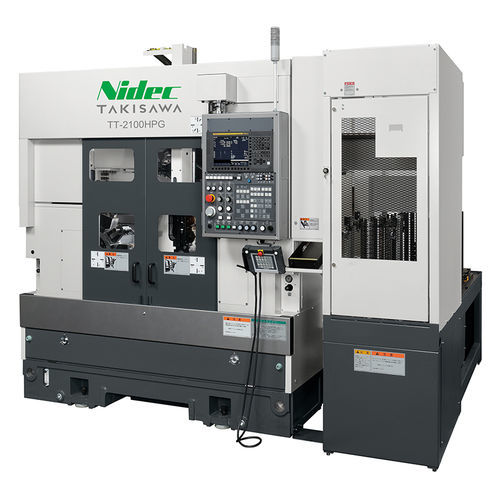

CNC-Drehmaschine - TT-2100H series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-2100H series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-2100H series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 2
CNC-Drehmaschine - TT-2100H series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Anzahl Spindeln
2 Spindeln
Anzahl Werkzeuge
12 Werkzeuge, 10 Werkzeuge
Anwendungsbereich
für die Produktion kleiner Teile, für Produktion
Leistung
Hochpräzision, Hochgeschwindigkeit, hohe Produktivität
Weitere Eigenschaften
Multifunktion
Zusatzfunktion
zum Fräsen
Optionen und Zubehör
mit automatischem Be- und Entladen
Durchmesser

240 mm
(9,45 in)

Rotationsgeschwindigkeit

3.200 rpm, 4.500 rpm, 6.000 rpm
(20.106,193 rad.min-1, 28.274,334 rad.min-1, 37.699,112 rad.min-1)

Länge des Werkstücks

94 mm, 136 mm
(4 in, 5 in)

Max. Schnittdurchmesser

240 mm
(9 in)

Schnellvorschub auf x-Achse

30 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

5,5 kW, 7,5 kW, 11 kW
(7,5 hp, 10,2 hp, 15 hp)

Gesamtlänge

2.825 mm
(111 in)

Gesamtbreite

2.615 mm
(103 in)

Gesamthöhe

2.700 mm
(106 in)

Gewicht

5.200 kg
(11.464 lb)

Beschreibung

Überblick

  • Die TT-2100HG und TT-2100HPG sind hochpräzise Parallel-Doppelspindel CNC-Drehmaschinen, entwickelt zur Verkürzung von Zykluszeiten und zur Verbesserung der Genauigkeit. Erhältlich als reine Dreh- oder als Dreh‑und‑Fräs‑Ausführung mit wählbaren Belader‑Spezifikationen.


Hauptmerkmale

  • Hochpräzise Ausführung der TT-2100G-Serie mit erhöhter Eilganggeschwindigkeit durch Linearschienen-Spezifikation.
  • Patentiertes Direktmesssystem hoher Genauigkeit (Glasmaßstab) auf der X-Achse minimiert thermische Verlagerungen und stabilisiert Einmal‑Güte.
  • Wählbare Belader-Spezifikation zur Optimierung der Produktionsplanung; unterstützt kleine bis mittlere Werkstücke (verschiedene Optionen pro Set).
  • Zwei-Spindel-Layout mit standardmäßiger Transfer‑Wendeeinheit für simultanes Vorder‑ und Rückseiten‑Bearbeiten, verbessert Platz‑ und Prozesseffizienz gegenüber zwei Einspindel‑Drehmaschinen mit Wendegerät.


Funktionen

  • Linearschienen für X/Z-Achse (Hochgeschwindigkeit) bieten hohe Nachführleistung bei Mikrobewegungen und Kegeldrehbearbeitung und erhöhen die X/Z-Vorschubgeschwindigkeit um ca. 25% auf bis zu 30 m/min; die Revolverachse schwenkt während der Bewegung, um Zykluszeiten zu reduzieren.
  • High Precision Direct Measuring System: Glasmaßstab auf der X-Achse verbessert die Langzeit‑Bearbeitungsgenauigkeit um ca. 70%.
  • Bett mit Tank‑Bett‑Struktur zur Minimierung thermischer Verlagerungen über den Tag.
  • Zwei Spindel‑Spezifikationen (6" und 8" Backenfutter) kombiniert mit leistungsstarken FANUC Spindelmotoren.
  • Standardmäßig 10‑Stationen Revolver (T10); optional 12‑Stationen (T12) und 10‑Stationen Frästore (T10M) zur Ermöglichung mehrerer Prozesse.
  • ENERGIESPARSYSTEM und Öl‑Wasser‑Separator verlängern die Lebensdauer des Kühlschmierstoffs und reduzieren den Stromverbrauch.
  • Bedienerfreundliche Software und dedizierte Tasten erleichtern die Einrichtung sowie Prozess‑ und Messverwaltung und reduzieren Nichtbearbeitungszeiten.


Multimedia

  • Produktvideo: "Talk About \"TT-2100HP\"" (YouTube).


Technische Daten

  • Modelle: TT-2100HG / TT-2100HPG (Drehen), TT-2100HCMG / TT-2100HPCMG (Drehen & Fräsen).
  • Backengröße (inch): 6+6 und 8+8.
  • Max. Drehdurchmesser: Ø240 mm.
  • Max. Drehlänge: 6+6 = 135.5 mm; 8+8 = 94 mm.
  • Spindeldrehzahl (min⁻¹): 6+6 = 4500 (Option 6000); 8+8 = 3200 (Option 4500).
  • Eilganggeschwindigkeit: X: 30 m/min / Z: 30 m/min.
  • Spindelmotor (15 min/continuous): 6+6 = 7.5 / 5.5 kW (Option 11 / 7.5 kW); 8+8 = 11 / 7.5 kW.
  • Dreh‑Werkzeugdrehzahl (Dreh‑ & Fräsmodelle): 2500 min⁻¹.
  • Dreh‑Werkzeugmotor (15 min/continuous): 5.5 / 3.7 kW.
  • Maschinenhöhe: 2700 mm.
  • Aufstellmaß: 2825 × 2615 mm.
  • Maschinengewicht: Drehmodelle ~5200 kg; Dreh‑ und Fräsmodelle ~5400 kg.
  • Belader Zielwerkstück (pro Palette/Set): für 6+6‑Futter — Ø ext. Ø80 mm (Option Ø160), Länge 80 mm, Gewicht 0.7 kg ×2 (Option 3.0 kg ×2); für 8+8‑Futter — Ø ext. Ø160 mm (Option Ø80), Länge 80 mm, Gewicht 3.0 kg ×2 (Option 0.7 kg ×2).
  • Vorschubeinrichtung Spezifikation: Anzahl Paletten = 16; Beladekapazität pro Palette = 40 kg; Stapelhöhe = 450 mm.
  • Transfer‑Wendeeinheit: Serie (ermöglicht simultanes Vorder‑ und Rückseitenbearbeiten).
  • Linearschiene (X/Z): erhöht die Vorschubgeschwindigkeit um ~25% (auf 30 m/min) und verbessert das Nachführverhalten bei Mikrobewegungen.
  • High Precision Direct Measuring System: Glasmaßstab auf der X‑Achse verbessert die Langzeit‑Bearbeitungsgenauigkeit um etwa 70%.
