CNC-Drehmaschine TT-2600Ⅱ series
horizontal2-Achs2 Spindeln

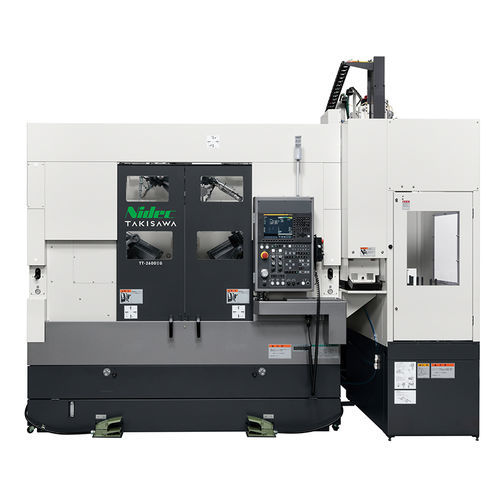

CNC-Drehmaschine - TT-2600Ⅱ series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-2600Ⅱ series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-2600Ⅱ series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 2
CNC-Drehmaschine - TT-2600Ⅱ series - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Anzahl Spindeln
2 Spindeln
Anzahl Werkzeuge
12 Werkzeuge
Anwendungsbereich
für Automobilanwendungen, für Massenproduktion
Leistung
Hochpräzision, hohe Festigkeit, hohe Produktivität
Zusatzfunktion
zum Fräsen
Optionen und Zubehör
mit automatischem Be- und Entladen
Durchmesser

290 mm, 340 mm
(11,42 in, 13,39 in)

Rotationsgeschwindigkeit

2.500 rpm, 3.000 rpm, 4.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Durchmesser des Werkstücks

Min: 160 mm
(6 in)

Max: 240 mm
(9 in)

Max. Schnittdurchmesser

Min: 290 mm
(11 in)

Max: 340 mm
(13 in)

Max. Schnittlänge

Min: 166 mm
(7 in)

Max: 214 mm
(8 in)

Schnellvorschub auf x-Achse

24 m/min

Schnellvorschub auf z-Achse

24 m/min

Nominalleistung

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Gesamtlänge

3.227 mm, 3.412 mm, 3.725 mm
(127 in, 134 in, 147 in)

Gesamtbreite

2.938 mm
(116 in)

Gesamthöhe

3.751 mm, 3.840 mm, 4.130 mm
(148 in, 151 in, 163 in)

Gewicht

6.300 kg, 6.400 kg, 6.500 kg
(13.889 lb, 14.110 lb, 14.330 lb)

Beschreibung

Übersicht

  • Die TT-2600ⅡG / TT-2600ⅡWG sind Doppelspindel-CNC-Drehmaschinen für die Serienfertigung hochpräziser Automobilbauteile, verfügbar in Dreh- und optional Dreh+Fräs-Konfigurationen mit wählbaren Be- und Entladeroptionen.
  • Verfügbare Spannbacken-Spezifikationen: 8", 10" und 12"; steife Kastenbett-Konstruktion und breite quadratische Führungen auf X/Z-Achsen für thermische Stabilität und dauerhafte Genauigkeit.


Hauptmerkmale

  • Kasten-/Tankbett-Struktur zur Minimierung thermischer Verschiebungen während des Dauerbetriebs.
  • Breite rechteckige (quadratische) Führungen auf X- und Z-Achsen für langfristig stabile Hochgenauigkeitsbearbeitung.
  • Reitstock unterstützt Hochpräzisionsspindeln mit 8", 10" und 12" Spannbacken; kombiniert mit hochleistungsfähigen FANUC-Spindelmotoren.
  • Standard 12-fach-Turret (T12) mit optionaler 12-fach-Frästurret (T12M) für fräsfähige Konfigurationen.
  • Standard-Transfer-Wendeeinheit erlaubt gleichzeitige Vorder-/Rückseitenbearbeitung für platzsparenden Doppelspindelbetrieb.
  • Energiesparsystem und Öl-Wasser-Trenner zur Reduzierung des Stromverbrauchs und Verlängerung der Kühlmittellebensdauer.
  • Bedienerfreundliche Steuerung und spezielle Tasten für Prozess- und Messverwaltung zur Verringerung von Stillstandszeiten.


Wesentliche Maschinenspezifikationen (Drehen)

  • Spannbackengröße (inch): 8+8 / 10+10 / 12+12
  • Turrettentyp: 12-Stationen-Turret (All-Holder-Typ)
  • Max. Drehdurchmesser (mm): Ø290 (8/10" Spez.) / Ø340 (12" Spez.)
  • Max. Dreh Länge (mm): 214 (8+8) / 204 (10+10) / 184 [OP. 166] (12+12)
  • Spindeldrehzahl (min-1): 4000 (8+8) / 3200 [OP. 2500] (10+10) / 2500 (12+12)
  • Schnellvorschub (m/min): X: 24 / Z: 24
  • Spindelmotor (kW): typische Beispiele 11/7.5 [OP. 15/11] (8+8); 15/11 [OP. 18.5/15] (10+10); 15/11 (12+12)
  • Maschinenhöhe (mm): 3751 (8+8) / 3840 (10+10) / 4130 (12+12)
  • Aufstellfläche (mm): 3227×2938 (8+8) / 3412×2938 (10+10) / 3725×2938 (12+12)
  • Maschinengewicht (kg): 6300 (8+8) / 6400 (10+10) / 6500 (12+12)


Dreh- & Frässpezifikationen (bei Fräskonfiguration)

  • Spannbackengröße (inch): 8+8 / 10+10 / 12+12
  • Turrettentyp: 12-Stationen-Turret (All-Holder-Typ) mit optionaler Fräs-Turret (T12M)
  • Max. Drehdurchmesser (mm): Ø290 (8/10") / Ø340 (12")
  • Max. Dreh Länge (mm): 214 / 204 / 184 [OP. 166]
  • Spindeldrehzahl (min-1): 4000 / 3200 [OP.2500] / 2500
  • Drehwerkzeugdrehzahl (min-1) (Fräsvarianten): 4000 (wo zutreffend)
  • Drehwerkzeugmotor (kW) (S3 25%/15 min/continuous): 5.5 / 5.5 / 3.7 (Beispielwerte für Fräs-Turret-Konfigurationen)
  • Schnellvorschub (m/min): X: 24 / Z: 24


Zielwerkstücke des Laders

  • Spannbacke 8+8: Außendurchmesser Ø160 mm, Länge 100 mm, Gewicht 4 kg (×2)
  • Spannbacke 10+10: Außendurchmesser Ø200 mm, Länge 120 mm, Gewicht 8 kg (×2)
  • Spannbacke 12+12: Außendurchmesser Ø240 mm, Länge 110 mm [Option: 100], Gewicht 8 kg (×2)


Spezifikationen Werkstückzuführung

  • Anzahl der Paletten: 16 (8+8) / 14 (10+10) / 14 (12+12)
  • Ladefähigkeit pro Palette (kg): 40 (8+8) / 70 (10+10) / 70 (12+12)
  • Stapelhöhe Werkstücke (mm): 450 (8+8) / 400 (10+10) / 400 (12+12)


Merkmale / Technische Spezifikationen

  • Brand: Takisawa Machine Tool Co., Ltd.
  • Modellvarianten: TT-2600ⅡG und TT-2600ⅡWG (Drehen); TT-2600ⅡCMG / TT-2600ⅡWCMG (Drehen & Fräsen)
  • Produkttyp: Doppelspindel-CNC-Drehmaschine für hochpräzise Serienfertigung von Automobilkomponenten
  • Bett: Hochsteifes Kasten-/Tankbett widerstandsfähig gegen thermische Verschiebungen
  • Führungen: Quadratische/breite rechteckige Führungen auf X/Z-Achsen für langfristige Genauigkeit
  • Standardturret: 12-Stationen (T12); optionale 12-Stationen-Fräs-Turret (T12M)
  • Anwendbare Spannbacken-Größen: 8", 10", 12"
