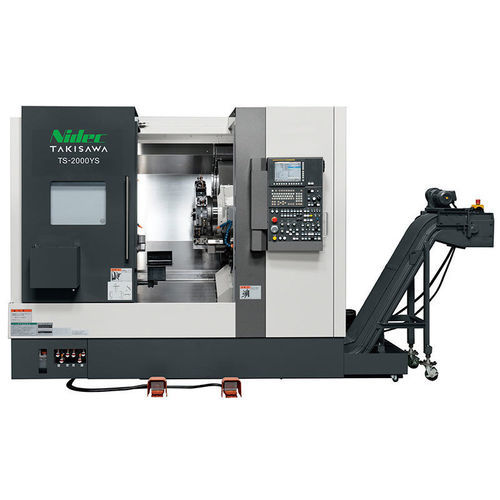

CNC-Drehmaschine TS-2000

horizontal4-Achs2 Spindeln

Der TS-2000 ist ein Drehzentrum mit Y-Achse, gegenüberliegenden Doppelspindeln und einfachem Werkzeugrevolver von Takisawa Machine Tool Co., Ltd., ausgelegt für integrierte Prozessbearbeitung. Mit Rechts- und Links-Spindeln kann er Vorder- und Rückprozesse in einer Aufspannung erledigen und richtet sich an variantenreiche und wechselnde Losgrößen in der Luftfahrt-, Medizin- und Baumaschinenbranche.

Hauptmerkmale

• Y-Achsen-Konfiguration mit gegenüberliegenden Doppelspindeln (TS-2000YS) und einer Variante mit Reitstock (TS-2000Y).
• Unterstützung rotierender Werkzeuge für kombinierte Bearbeitung (Drehen + Fräsen/Bohrung).
• Mehrere Revolverkonfigurationen und Werkzeugoptionen für gemischte Produktionsanforderungen.
• Backen-/Spannoptionen: 6+6 inch (YS) oder 6 inch (Y); Stangenaufnahme φ51 mm (abhängig von Backe/Zylinder).
• Spindel- und Rotationswerkzeugdrehzahlen: 6000 min-1.

Varianten & Revolveroptionen

• TS-2000YS (Standard): gegenüberliegende Doppelspindeln (rechts und links) — Backengröße 6+6 inch; Reitstock (NC-Servo-Typ): none; Standardrevolver: 12 Stationen (All-Holder Type); Optionen: 10 / 15 / 20 Stationen (All-Holder Type).
• TS-2000Y: Einzelspindel-Variante — Backengröße 6 inch; Reitstock (NC-Servo-Typ): standard; Standardrevolver: 12 Stationen (All-Holder Type); Optionen: 10 / 15 / 20 Stationen.

Maschinengrunddaten (Quelltabellen)

• TS-2000YS (Standard):
  • Right spindle stock: standard (available)
  • Tailstock (NC Servo Type): none
  • Chuck size: 6+6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: 6000 min-1
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor (30 min/continuous): 11 / 7.5 kW
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2140 mm (without oilpan and chip conveyor)
  • Machine weight: 6200 kg
• TS-2000Y:
  • Right spindle stock: none
  • Tailstock (NC Servo Type): standard (available)
  • Chuck size: 6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm (some turret options 550 mm)
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: not applicable
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor: not applicable
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2070 mm (without oilpan and chip conveyor)
  • Machine weight: 6000 kg

Eigenschaften / Technische Daten

• Produktfamilie / Modellname: TS-2000 (Varianten: TS-2000YS, TS-2000Y)
• Hersteller / Marke: Takisawa Machine Tool Co., Ltd.
• Konfiguration: Y-Achse, gegenüberliegende Doppelspindel (YS) / Variante mit Reitstock (Y), 1 Revolver
• Revolveroptionen: 12-, 10-, 15- und 20-stationige All-Holder-Typen (12-stationig Standard)
• Backengrößen: 6+6 inch (YS) / 6 inch (Y)
• Max. Drehdurchmesser: bis zu φ370 mm (je nach Revolver)
• Max. Dreh­länge: typ. 565 mm (einige Konfigurationen 550 mm)
• Stangenaufnahme: φ51 mm (abhängig von Backe/Zylinder)
• Spindeldrehzahlen: links 6000 min-1; rechts 6000 min-1 (nur YS)
• Drehwerkzeugdrehzahl: 6000 min-1
• Schnellfahrwege: X 30 / Z 30 / Y 10 / A 30 (YS) oder A 13 (Y) — m/min
• Motoren: linke Spindel 11 / 7.5 kW (30 min / Dauer); rechte Spindel 11 / 7.5 kW (YS); Drehwerkzeug 7.5 / 3.7 kW (S3 25% / Dauer)
• Maschinenhöhe: 2300 mm
• Platzbedarf: 2800 × 2140 mm (YS) / 2800 × 2070 mm (Y) — ohne Ölwanne und Späneförderer
• Maschinengewicht: 6200 kg (YS) / 6000 kg (Y)
• Hinweise: *1 Stangenaufnahme abhängig von Backe-/Zylinderausführung; *2 Flächenangaben ohne Ölwanne und Späneförderer.
