CNC-Drehmaschine TCN-2600
12 Werkzeuge10 Werkzeuge8 Werkzeuge

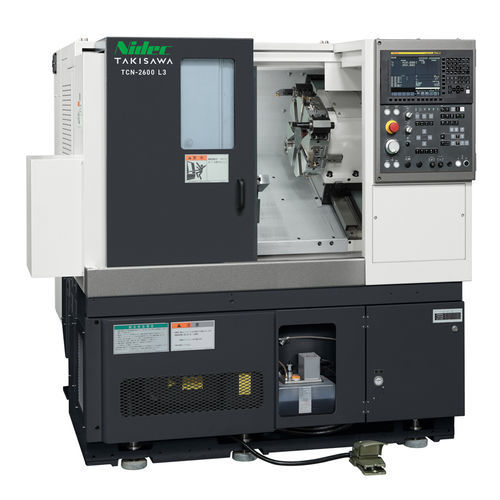

CNC-Drehmaschine - TCN-2600 - TAKISAWA - 12 Werkzeuge / 10 Werkzeuge / 8 Werkzeuge
CNC-Drehmaschine - TCN-2600 - TAKISAWA - 12 Werkzeuge / 10 Werkzeuge / 8 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge, 10 Werkzeuge
Zusatzfunktion
zum Fräsen
Durchmesser

280 mm, 410 mm
(11,02 in, 16,14 in)

Rotationsgeschwindigkeit

2.500 rpm, 3.200 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1)

Länge des Werkstücks

158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)

Stangendurchlass

74 mm, 90 mm
(3 in, 4 in)

Nominalleistung

9 kW, 11 kW
(12,2 hp, 15 hp)

Gesamtlänge

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Gesamtbreite

1.543 mm
(61 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

2.700 kg, 2.800 kg, 3.200 kg, 3.300 kg
(5.952 lb, 6.173 lb, 7.055 lb, 7.275 lb)

Beschreibung

Der TCN-2600 ist eine 10-Zoll CNC-Drehmaschine von Takisawa, ausgelegt für hohe Zerspanungsleistung und vielseitige Produktion. Erhältlich als L-series (nur Drehen) und CM-series (Drehen plus Fräsen), mit automationsfähigen TCN-2600G-Varianten.

Hauptmerkmale
  • Alle Führungen verwenden hochsteife, rechteckige Gleitbahnen für Dauerfestigkeit und Positionsgenauigkeit.
  • Weitbereich-Spindelmotor und überarbeitetes Untersetzungsverhältnis erhöhen das Dauer-Drehmoment im gesamten Drehzahlbereich.
  • Zwei Turrettentypen: L-series 8-Stationen Direktmontage; CM-series 12-Stationen Drehwerkzeug-Turret für Fräsvarianten.
  • Optional ein hochsteifes hydraulisches Reitstock für unterstützte Drehoperationen.


Automatisierung (TCN-2600G)
  • Für die Integration eines Hochgeschwindigkeits-Portalladers ausgelegt, geeignet für kompakte automatisierte Drehzellen.
  • Zielwerkstück für den Lader: Außen-Ø Φ200 mm, Länge 140 mm, Gewicht 5 kg (×2).
  • Werkstückzuführung: 14 Paletten, Beladekapazität pro Palette 70 kg, Stapelhöhe 400 mm.


Software
TiwaP-1 (optional): interaktives Programmiersystem zur Erstellung, 3D-Simulation und Ausführung von Bearbeitungsprogrammen zur Reduzierung des Bedienaufwands. Dialoggestützte Eingabe ohne G-Code-Kenntnisse, 3D-Animation/ Werkzeugpfad-Simulation zur Programmprüfung und automatische Erkennung von Spindel-/Prozessreihenfolge für optimierte Ausführung.

Technische Daten
  • Modellvarianten: TCN-2600 L3, TCN-2600 L6, TCN-2600CM L3, TCN-2600CM L6.
  • Spannfuttergröße: 10 Zoll (alle Varianten).
  • Turrettentyp: L-series — 8-Stationen Direktmontage; CM-series — 12-Stationen Drehwerkzeug-Turret.
  • Max. Drehdurchmesser: L-series Φ410 mm (L6: Einschränkungen je nach Werkstückgröße möglich); CM-series Φ280 mm.
  • Max. Dreh länge: TCN-2600 L3 = 250 mm, L6 = 550 mm; TCN-2600CM L3 = 158 mm, CM L6 = 458 mm.
  • Stangenaufnahme: Φ74 mm (OP. Φ90) je nach Spannfutter/Zylinder.
  • Spindeldrehzahl: 3200 min-1 (OP. 2500) alle Varianten.
  • Drehwerkzeugdrehzahl: CM-Varianten 6000 min-1; nicht anwendbar für L-series.
  • Eilganggeschwindigkeit: X: 24 m/min, Z: 30 m/min.
  • Spindelmotor (30 min/continuous): 11/9 kW.
  • Drehwerkzeugmotor (15 min/continuous): CM-Varianten 5.5/3.7 kW.
  • Maschinenhöhe: 1700 mm.
  • Platzbedarf (B×T): L3 = 1750×1543 mm, L6 = 2095×1543 mm, CM L3 = 1810×1543 mm, CM L6 = 2277×1543 mm.
  • Maschinengewicht: L3 = 2700 kg, L6 = 3200 kg, CM L3 = 2800 kg, CM L6 = 3300 kg.
  • Hersteller/Marke: Takisawa.
