CNC-Drehmaschine TK-2600
vertikal8 Werkzeugefür Massenproduktion

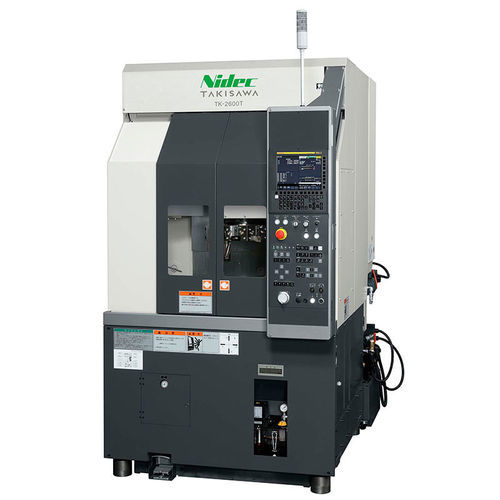

CNC-Drehmaschine - TK-2600 - TAKISAWA - vertikal / 8 Werkzeuge / für Massenproduktion
CNC-Drehmaschine - TK-2600 - TAKISAWA - vertikal / 8 Werkzeuge / für Massenproduktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Anzahl Werkzeuge
8 Werkzeuge
Anwendungsbereich
für Metall, für Massenproduktion, für Produktionsanlagen
Leistung
Hochpräzision, hohe Festigkeit
Weitere Eigenschaften
kompakt
Durchmesser

400 mm, 600 mm
(15,75 in, 23,62 in)

Rotationsgeschwindigkeit

2.000 rpm, 2.500 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1)

Länge des Werkstücks

257 mm, 347 mm
(10 in, 14 in)

Max. Schnittdurchmesser

355 mm
(14 in)

Max. Schnittlänge

Max: 347 mm
(14 in)

Min: 257 mm
(10 in)

Schnellvorschub auf x-Achse

20 m/min

Schnellvorschub auf z-Achse

20 m/min

Nominalleistung

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Gesamtlänge

1.220 mm, 1.600 mm
(48 in, 63 in)

Gesamtbreite

1.980 mm
(78 in)

Gesamthöhe

2.200 mm
(87 in)

Gewicht

3.650 kg, 3.750 kg
(8.047 lb, 8.267 lb)

Beschreibung

Vollständig überarbeitete Version eines seit 30 Jahren produzierten Modells.

Übersicht
  • Die kompakte Vertikaldrehmaschine TK-2600 ist für modulare Konfigurationen ausgelegt, passend zu Werkstückmaßen, Werkzeuganordnung und Automatisierungsplänen.


Hauptmerkmale
  • Konfigurierbarer Drehdurchmesser: 400 mm Standard oder 600 mm (Option).
  • Turret-Optionen: Kamm‑Typ Werkzeugschlitten; 6‑Stations‑Turret (Direktmontage); 8‑Stations‑Turret (Direktmontage).
  • Rechteckführungen für hohe Steifigkeit und Genauigkeit.
  • Spindel‑ und Motoroptionen zur Anpassung der Zerspanungsbedingungen und Zykluszeiten.
  • Kompakte Stellfläche zur Integration in Produktionszellen oder automatisierte Linien.


Spezifikationen
  • Planscheibengröße: 10 inch
  • Turrettentyp: Kammtyp Werkzeugschlitten; 6‑Stations‑Turret (Direktmontage); 8‑Stations‑Turret (Direktmontage)
  • Max. Drehdurchmesser: 400 mm (600 mm für die 600‑Variante)
  • Max. Drehdurchmesser (Bearbeitung): Kammtyp: - ; 6‑Stations‑Turret: φ355 ; 8‑Stations‑Turret: φ335
  • Max. Bearbeitungslänge: Kammtyp: 347 mm ; 6/8‑Stations‑Turret: 257 mm
  • Spindeldrehzahl: 2000 min⁻¹ (Option: 2500 min⁻¹)
  • Schnellfahrgeschwindigkeit: X: 20 / Z: 20 m/min
  • Spindelmotor (30 min / Dauer): 22 / 18,5 kW (Option: 18,5 / 15 kW)
  • Maschinenhöhe: 2200 mm
  • Aufstellfläche erforderlich: 1220 × 1980 mm (1600 × 1980 mm für 600‑Variante)
  • Maschinengewicht: 3650 kg; 3750 kg
  • Hinweis: In Klammern angegebene Werte gelten für die 600‑Variante.


Anwendungen
  • Drehen von mittelgroßen Bauteilen in Werkstätten und Fertigungslinien.
  • Integration in automatisierte Zellen für Serienfertigung.
  • Geeignet für verschiedene Werkstoffe und Werkzeuganordnungen, die kompakte und präzise Vertikaldrehbearbeitung erfordern.
