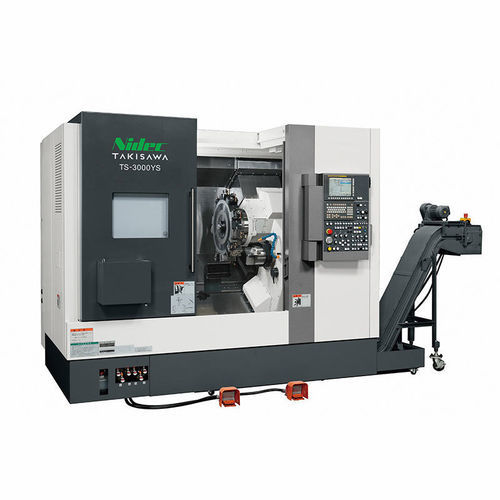

CNC-Drehmaschine TS-3000

horizontal2 Spindeln12 Werkzeuge

Übersicht

Die TAKISAWA TS-3000 ist eine kombinierte CNC-Drehmaschine für vielfältige Werkstückarten und -lose. Sie richtet sich an die Luftfahrt-, Medizin- und Baumaschinenbranche, in denen Prozessintegration und Mehrprozessfähigkeit gefordert sind. Die Variante TS-3000YS besitzt gegenläufige Doppelspindeln (links und rechts), wodurch Vorder- und Rückseitenbearbeitung in einer Maschine möglich sind.

Hauptmerkmale

• Kombinierte Bearbeitungsfähigkeit für mehrere Prozessschritte auf einer Maschine.
• Varianten mit gegenläufiger Doppelspindel oder Einspindel mit Reitstock (NC-Servo).
• Flexible Revolveroptionen (Standard 12-fach All-Holder; optional 10, 15, 20 Stationen).
• Entwickelt für varianten- und chargenflexible Produktion in anspruchsvollen Branchen.

Technische Daten TS-3000YS (Standard / Optionen)

• Rechte Spindel: Vorhanden
• Reitstock (NC-Servo Typ): Keine
• Backenmaß (inch): 8 + 6
• Revolvertyp: 12-fach Revolver (All-Holder) — Standard; optional: 10-, 15-, 20-fach
• Max. Drehdurchmesser (mm): φ370 / φ315 / φ292 (je nach Konfiguration)
• Max. Drehlänge (mm): 550 / 535 / 545 (je nach Konfiguration)
• Stangendurchlass (mm): φ67
• Linke Spindeldrehzahl (min⁻¹): 5000
• Rechte Spindeldrehzahl (min⁻¹): 6000
• Drehwerkzeugdrehzahl (min⁻¹): 6000
• Schnellfahrgeschwindigkeit (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
• Linker Spindelmotor (30 min / Dauer) (kW): 15 / 11
• Rechter Spindelmotor (30 min / Dauer) (kW): 11 / 7.5
• Drehwerkzeugmotor (S3 25% / Dauer) (kW): 7.5 / 3.7
• Maschinenhöhe (mm): 2300
• Aufstellfläche (mm): 2800 × 2140 (ohne Ölwanne und Spänetransporteur)
• Maschinengewicht (kg): 6200

Technische Daten TS-3000Y (Standard / Optionen)

• Rechte Spindel: Keine
• Reitstock (NC-Servo Typ): Vorhanden
• Backenmaß (inch): 8
• Revolvertyp: 12-fach Revolver (All-Holder) — Standard; optional: 10-, 15-, 20-fach
• Max. Drehdurchmesser (mm): φ370 / φ315 / φ292 (je nach Konfiguration)
• Max. Drehlänge (mm): 550 / 535 / 545 (je nach Konfiguration)
• Stangendurchlass (mm): φ67
• Linke Spindeldrehzahl (min⁻¹): 5000
• Rechte Spindeldrehzahl: —
• Drehwerkzeugdrehzahl (min⁻¹): 6000
• Schnellfahrgeschwindigkeit (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
• Linker Spindelmotor (30 min / Dauer) (kW): 15 / 11
• Rechter Spindelmotor: —
• Drehwerkzeugmotor (S3 25% / Dauer) (kW): 7.5 / 3.7
• Maschinenhöhe (mm): 2300
• Aufstellfläche (mm): 2800 × 2070 (ohne Ölwanne und Spänetransporteur)
• Maschinengewicht (kg): 6000

Zusammenfassung

• Marke: TAKISAWA
• Produktreihe: TS series
• Modell (Anzeige): TS-3000 (enthält TS-3000YS / TS-3000Y Varianten)
• Empfohlene Branchen: Luftfahrt, Medizin, Baumaschinen
