CNC-Drehmaschine TCN-2100
horizontal12 Werkzeuge8 Werkzeuge

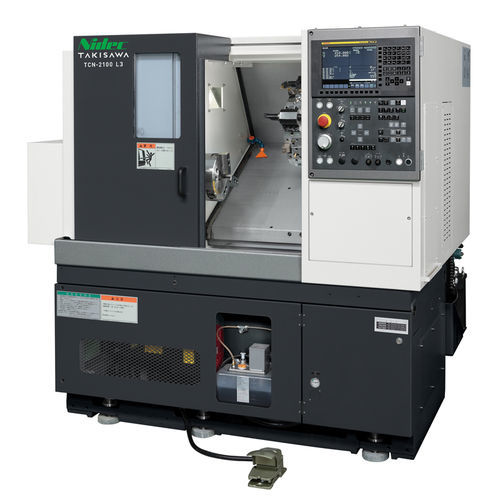

CNC-Drehmaschine - TCN-2100 - TAKISAWA - horizontal / 12 Werkzeuge / 8 Werkzeuge
CNC-Drehmaschine - TCN-2100 - TAKISAWA - horizontal / 12 Werkzeuge / 8 Werkzeuge
CNC-Drehmaschine - TCN-2100 - TAKISAWA - horizontal / 12 Werkzeuge / 8 Werkzeuge - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge
Anwendungsbereich
für Stangenbearbeitung, für Produktion, für Massenproduktion
Leistung
Hochpräzision
Zusatzfunktion
zum Fräsen
Optionen und Zubehör
mit automatischem Be- und Entladen, mit integriertem Stangenlader
Durchmesser

340 mm, 410 mm
(13,39 in, 16,14 in)

Rotationsgeschwindigkeit

3.200 rpm, 5.000 rpm
(20.106,193 rad.min-1, 31.415,927 rad.min-1)

Länge des Werkstücks

300 mm, 600 mm
(12 in, 24 in)

Stangendurchlass

51 mm
(2 in)

Schnellvorschub auf x-Achse

24 m/min

Schnellvorschub auf z-Achse

30 m/s
(98 ft/s)

Nominalleistung

9 kW, 11 kW
(12,2 hp, 15 hp)

Gesamtlänge

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Gesamtbreite

1.532 mm
(60 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

2.700 kg, 3.300 kg
(5.952 lb, 7.275 lb)

Beschreibung

Übersicht
Die TCN-2100 ist eine 8-Zoll CNC-Drehmaschine, ausgelegt für hohe Zerspanungsleistung und flexible Fertigungsabläufe. Sie ist in Varianten für Drehen (TCN-2100), Drehen und Fräsen (TCN-2100CM) sowie einer automatisierungsfähigen Loader-Variante (TCN-2100G) erhältlich.

Hauptmerkmale
  • Alle Gleitflächen verwenden hochsteife, hochpräzise Rechteckführungen für genaue Bewegungssteuerung.
  • Spindelmotor und Übersetzungsverhältnis überarbeitet zur Erhöhung des dauerhaft nutzbaren Drehmoments und Verbesserung der Zerspanungsleistung.
  • Verfügbare Revolveroptionen: 8-Stationen (Direktmontage), 12-Stationen (Direktmontage) und 12-Stationen mit rotierenden Werkzeugen für Fräsfunktionen.
  • Optionaler hochsteifer hydraulischer Reitstock zur Unterstützung langer oder schwerer Werkstücke.


Maschinenhauptdaten (Drehen)
  • TCN-2100 (Drehen) — Varianten
    • Modelle: TCN-2100 L3 und TCN-2100 L6.
    • Planscheibengröße: 8 Zoll.
    • Revolvertypen (Optionen): 8-Stationen (Direktmontage) und 12-Stationen (Direktmontage).
    • Max. Drehdurchmesser (mm): L3 — Φ410 (8-Stationen) / Φ340 (12-Stationen); L6 — Φ410* / Φ340*.
    • Max. Drehlänge (mm): L3 — 300; L6 — 600.
    • Stangenaufnahme: Φ51 mm (abhängig von Planscheibe/Zylinder).
    • Spindeldrehzahl (min-1): 3200 (Option 5000).
    • Schnellvorschub (m/min): X: 24 / Z: 30.
    • Spindelmotor (30 min / Dauerbetrieb) (kW): 11 / 9.
    • Maschinenhöhe: 1700 mm.
    • Aufstellfläche (mm): L3 — 1750 × 1532; L6 — 2095 × 1532.
    • Maschinengewicht (kg): L3 — 2700; L6 — 3200.


Drehen & Fräsen (TCN-2100CM)
  • TCN-2100CM — Varianten
    • Planscheibengröße: 8 Zoll.
    • Revolver: rotierendes Werkzeug — 12-Stationen (Dreh- und Fräskonfiguration).
    • Max. Drehdurchmesser: Φ280 mm.
    • Max. Drehlänge (mm): L3 — 208; L6 — 508.
    • Stangenaufnahme: Φ51 mm.
    • Spindeldrehzahl (min-1): 3200 (Option 5000).
    • Drehwerkzeugdrehzahl (min-1): 6000.
    • Drehwerkzeugmotor (15 min / Dauerbetrieb) (kW): 5.5 / 3.7.
    • Schnellvorschub (m/min): X: 24 / Z: 30.
    • Spindelmotor (kW): 11 / 9.
    • Maschinenhöhe: 1700 mm.
    • Aufstellfläche (mm): L3 — 1810 × 1532; L6 — 2277 × 1532.
    • Maschinengewicht (kg): L3 — 2800; L6 — 3300.


Automatisierungsvariante — TCN-2100G (Loader / Zuführer)
  • Zielwerkstück des Loaders
    • Außendurchmesser: Φ160 mm.
    • Länge: 100 mm.
    • Gewicht: 3 kg (×2).
  • Spezifikationen des Zuführers
    • Anzahl Paletten: 16.
    • Ladeleistung (pro Palette): 40 kg.
    • Stapelhöhe Werkstücke: 450 mm.


Takisawa Software
  • TiwaP-1 (optional): interaktives Programmiersystem zum Erstellen, Simulieren und Ausführen von Bearbeitungsprogrammen ohne G-Code-Kenntnisse. Funktionen: 3D-Simulation, Werkzeugwegprüfung und optimierte Steuerungssequenz für Spindel/C-Achse zur Reduzierung der Bedieneraufwands.


Technische Daten (Zusammenfassung)
  • Modellreihe: TCN-2100 (auch als TCN-2100CM und TCN-2100G erhältlich).
  • Standardchuck: 8".
  • Revolverkonfigurationen: 8-Stationen, 12-Stationen (Direktmontage); 12-Stationen rotierendes Werkzeug (CM).
  • Stangenaufnahme: Φ51 mm (abhängig von Chuck/Zylinder).
  • Standard-Spindeldrehzahl: 3200 min-1 (Option 5000).
  • Werkzeugspindeldrehzahl (CM): 6000 min-1.
  • Schnellvorschübe: X 24 m/min, Z 30 m/min.
  • Spindelmotorleistung (30 min / Dauer): 11 / 9 kW.
  • Optionen: hydraulischer Reitstock, Automatisierungseinheit, TiwaP-1 Software.
